Kutilský videonávod: Udělejte si chytré zrcadlo z dostupných součástek

Tvořivost je mnoha našincům vrozená, což dokazuje i v podstatě celonárodní šití roušek. Co takhle zkusit něco složitějšího, třeba chytré zrcadlo.

Na internetu koluje mnoho různých návodů na výrobu chytrého zrcadla a v podstatě vždy se jedná o stejný typ. Tedy polopropustné sklo, za kterým je umístěná obrazovka. Část světla zrcadlem projde a část se odrazí.

Je to podobné jako ve filmových výslechových místnostech, kdy je obžalovaný v dobře osvětleném prostoru, zatímco tým specialistů ho pozoruje z úplné tmy na opačné straně zrcadla. Pokud je splněný poměr intenzity osvětlení cca 1:8, člověk z osvětlené místnosti nemůže vidět absolutně nic.

Upozornění

  • Zásahy do elektroinstalace je oprávněn provádět pouze člověk, který k tomu má ze zákona povolení.
  • Tento návod vyžaduje alespoň částečnou znalost anglického jazyka, protože se odkazuje na dokumenty v angličtině.
  • Hodit se budou zkušenosti s programováním. Pokud by nastala jakákoliv nečekaná chyba, může pak být těžké to bez pomoci napravit a zrcadlo zůstane nefunkční.

Krok 1 Výběr správného projektu

Potřebné součásti

  • Raspberry Pi 4B (nebo 3B)
  • HiFiBerry AMP2
  • Měnič napětí 12V na 5V DC (3A)
  • 12V zdroj napětí (IP67, 100W)
  • HiFiBerry Universal case pro Pi4
  • USB zvuková karta
  • 12V konektor pro HiFiBerry
  • HDMI kabel
  • 3.5 Jack M na RCA M kabel
  • 5V konektor pro mikrofon (bez PSU)
  • Voděodolný reproduktor
  • Citlivý voděodolný mikrofon
  • Sonoff Basic + vypínač
  • USB modul ESP 8266 + dráty
  • Polopropustné zrcadlo
  • Monitor nebo TV
  • Volitelné: 220230V zásuvka, wi-fi extender, Google Chromecast

Po nastudování technologie výroby a způsobu kódování chytrého zrcadla jsem se rozhodl pro zřejmě ten nejslavnější nekomerční projekt od Michaela Teeuwa MagicMirror. Je to freewarový software, který již v základní instalaci umožňuje na čistě černém podkladu zobrazení času, lokálního počasí, kalendáře, RSS zpráv a přivítání. Všechny ostatní vychytávky, včetně hlasového modulu Google Assistant, se řeší pomocí přídavných modulů, které může vyvíjet každý, kdo ovládá pokročilejší programování hlavně v JS nebo YAML.

K nejpoužívanějším modulům, které i za sebe doporučuji integrovat hned po instalaci hlavního jádra systému patří: MMM-Hotword, MMM-AssistantMk2, MMM-API, MMM-Spotify, MMM-YouTube, MMM-TelegramBot a MMM-Remote-Control. Níže si o nich povíme více.

Jak jistě z názvů vyplývá, tyto moduly umožňují ovládání poslechu hudby na Spotify nebo YouTube, anebo vzdálené ovládání pomoci smartphonu.

Krok 2 Důkladná příprava

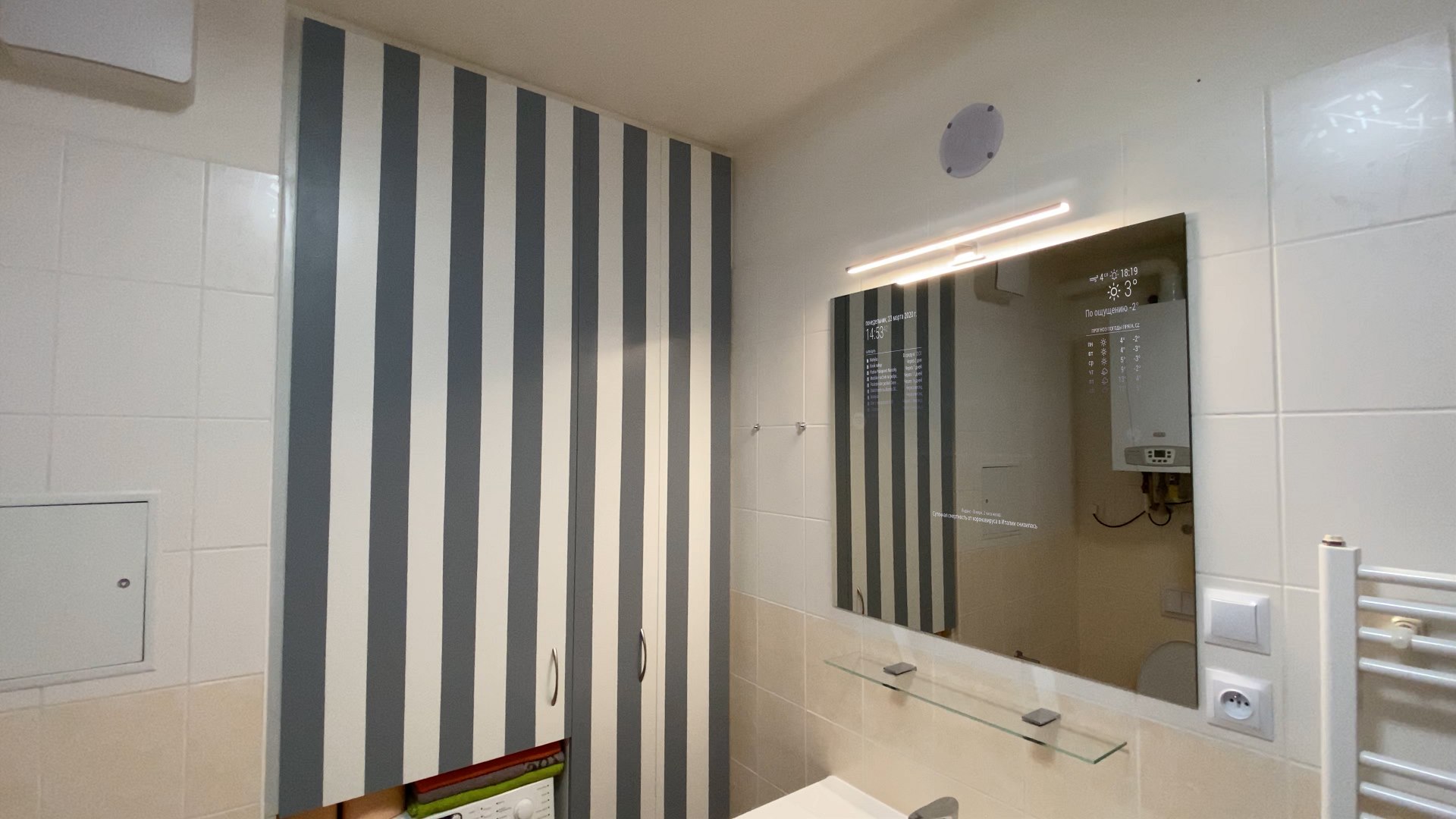

Když jsem přemýšlel, jak zrcadlo vyrobit, hned zpočátku jsem zavrhl tlustý zrcadlový rám, do kterého většinou lidé schovávají mikropočítač, monitor, veškeré elektrosoučástky a kabely potřebné pro správnou funkci. Podle mě to ale vůbec nevypadalo dobře. Rozhodl jsem se tedy, že moje chytré zrcadlo jednoznačně musí být bezrámové. A jelikož za nejpraktičtější umístění považuji koupelnu, tak navíc musí být i voděodolné. A to proto, aby se vodní pára nedostávala do monitoru a ostatních elektrických zařízení, hlavně mikropočítače.

V další fázi jsem se rozhodl, že k zrcadlu přidám i voděodolný citlivý mikrofon s reproduktorem, který mi zajistí bezproblémovou komunikaci a poslech hudby bez strachu z vody. Přidal jsem pár dalších drobností a úprav vzhledu samotné koupelny a můj projekt byl na světě.

Krok 3 Krok za krokem

  1.  Na rychlou SD kartu nainstalujte operační systém Raspbian Buster (nebo vyšší), návod najdete zde. Kartu zasuňte do slotu Raspberry Pi 4B+, připojte klávesnici, myš a monitor a pokračujte podle instrukcí na obrazovce. Nastavte si vzdálenou správu pomocí VNC nebo SSH, které vám do budoucna umožní pohodlné ovládání bez nutnosti připojení klávesnice a myši.
  2. Dle návodu na tomto odkazu nainstalujte program MagicMirror² –  využijte zjednodušenou automatickou instalaci, která je jednoduchá.
  3. Ve složce /home/pi/MagicMirror/config zeditujte soubor „config.js“ podle tohoto nastavení. Pokud tento soubor ve složce bude chybět, stačí přejmenovat soubor „config.js.sample“ na „config.js“.
  4. Nainstalujte tyto dva moduly dle návodů v odkazech pro správnou funkci hlasového asistenta: MMM-Hotword a MMM-AssistantMk2.
  5. Nejsložitější částí je nastavení a registrace modulu Google Assistant. Vše potřebné naleznete na této stránce
  6. Přidejte kód nastavení modulů MMM-Hotword a MMM-AssistantMk2 do hlavního konfiguračního souboru (/home/pi/MagicMirror/config/config.js) dle návodů: MMM-AssistantMk2  a MMM-Hotword
  7. Pokud budete chtít přidat hlasem ovládané světlo, doporučuji si pořídit modul Sonoff Basic a nahrát do něj nový firmware od Tasmota. Podrobné návody naleznete na zde  nebo zde.
  8. A poslední, již náročnější část: zapojení Sonoff Basic s externím vypínačem.

Jednotlivé komponenty se dají koupit v České republice náklady se pohybují kolem deseti tisíc korun. Využijte je tak, jak je zachyceno v úvodním videu.
