Dvouletá rekonstrukce pražského planetária za 300 milionů korun se chýlí k úplnému závěru. Největší pozornost budí výměna projekční technologie v kopuli za LED zobrazovače, ale zásadní technologickou proměnou prochází i foyer. Podívejte se, jak se staví největší LED videostěna v České republice.
Autor: Václav Nývlt, Technet.cz
Rekonstrukce z Planetária Praha vytvořila jedno z nejmodernějších planetárií na světě, první návštěvníci to budou moci zažít už o víkendu 14. a 15. června.
Autor: Václav Nývlt, Technet.cz
Největším lákadlem je samozřejmě kopule o průměru 22 metrů, jejíž povrch nyní tvoří 45 milionů diod, a diváka tak obklopuje výborně ostrý a perfektně kontrastní 8K obraz.
Autor: Václav Nývlt, Technet.cz
Mimo tradiční projekce vesmíru lze na obří ploše promítat například vhodně připravené přímé přenosy startů raket, dokumentární filmy nebo využít při kulturních a komerčních akcích.
Autor: Václav Nývlt, Technet.cz
Zobrazovači v kopuli a veškeré související technologii se budeme věnovat v samostatné reportáži, teď se vypravíme o patro níže, do foyer.
Autor: Václav Nývlt, Technet.cz
Pro dřívější návštěvníky bude záchytným bodem model raketoplánu Atlantis v měřítku 1:1, který ve foyer vznikl v roce 2021. Vše okolo se ale změnilo k nepoznání.
Autor: Václav Nývlt, Technet.cz
Kolem dokola bude videostěna o délce 73,8 a výšce 5 metrů, dohromady bude mít rozlišení 21 528 x 1 560 pixelů. Na ní bude možné zobrazit jakoukoli grafiku, animace nebo video.
Autor: Václav Nývlt, Technet.cz
Stěna kopíruje obvod místnosti a respektuje výřezy dané průchody do jiných prostor. Panorama, co na fotkách vidíme, si promítají technici společnosti Loko Trans Media, která má celý projekt videostěny na starosti. Při stovkách hodin instalace je totiž vizuálně příjemnější než bílá plocha nebo kalibrační obrazce.
Autor: Václav Nývlt, Technet.cz
Základem je kovová konstrukce tvořící mříž, která je přesně ohnutá podle tvaru stěny a kvůli rozměrům svařovaná až na místě.
Autor: Václav Nývlt, Technet.cz
Rozměry mříže jsou odvozeny od velikosti LED panelů, které na kovové konstrukci drží pomocí magnetů. Zde vidíte již finální fázi přípravy s nachystanou elektronikou i veškerou kabeláží.
Autor: Václav Nývlt, Technet.cz
Elektronika sestává z řídících karet, které ovládají zobrazení na jednotlivých panelech a napájecí zdroje, které panelům dodávají elektrickou energii.
Autor: Václav Nývlt, Technet.cz
V řídícím systému je každá z 380 instalovaných karet a každý z jejich výstupů registrován, aby na sebe díly obrazu správně navazovaly.
Autor: Václav Nývlt, Technet.cz
Spojení s displeji obstarávají ploché multižilové kabely. Jedna jednotka obstará výslednou plochu 96 x 64 centimetrů.
Autor: Václav Nývlt, Technet.cz
Napájecích traf je 790. Vše se ručně montovalo až na místě instalace. Mimochodem, spotřeba LED stěny při čtyřprocentním jasu, se kterým se ve foyer počítá, je zhruba 20 kW.
Autor: Václav Nývlt, Technet.cz
Takto vypadá výsledná kabeláž za LED stěnou ze zatím nezakrytovaného boku.
Autor: Václav Nývlt, Technet.cz
Stěna je složená z 4 900 LED panelů, přičemž rozteč svítících RGB diod je 3,078 mm. Obnovovací frekvence je 7 680 Hz, takže obraz působí naprosto stabilně a nechvěje se ani v závěru kamery.
Autor: Václav Nývlt, Technet.cz
Srovnání panelu z budované stěny a panelu z LED pásů, které Loko Trans Media montuje například na fotbalových stadionech a diváci na nich sledují reklamy.
Autor: Václav Nývlt, Technet.cz
A pro zajímavost, toto je LED panel z kopule planetária. Má o něco větší rozteč pixelů (4,4 mm) a je průzvučný, protože se za nimi skrývají reproduktory.
Autor: Václav Nývlt, Technet.cz
Panely, ze kterých je tvořena LED stěna, jsou flexibilní, což umožňuje přesně kopírovat zamýšlenou křivku stěny a zároveň usnadňuje montáž.
Autor: Václav Nývlt, Technet.cz

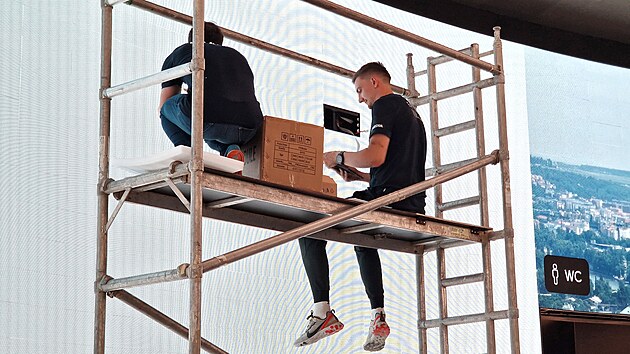

Ta díky pětimetrové výšce probíhá z lešení ...
Autor: Václav Nývlt, Technet.cz
... i ze země.
Autor: Václav Nývlt, Technet.cz
Jednotlivé segmenty lze v případě poškození snadno vyjmout a vyměnit.
Autor: Václav Nývlt, Technet.cz
Poškozený panel ven ...
Autor: Václav Nývlt, Technet.cz
... odpojit kabely ...
Autor: Václav Nývlt, Technet.cz
... vzít nový ...
Autor: Václav Nývlt, Technet.cz
...kabely připojit ...
Autor: Václav Nývlt, Technet.cz
... panel vložit zpět do stěny ...
Autor: Václav Nývlt, Technet.cz
... dát si pozor na přesné usazení ...
Autor: Václav Nývlt, Technet.cz
... a je hotovo. Předěly na fotkách na výsledné stěně neuvidíte. Jednak bude vše pečlivě seřízeno, jednak se aktivuje funkce, která pixely na hranicích panelů rychle přepíná mezi sousedními panely. A protože to dělá velmi rychle, pro lidské oko tak linie předělu zmizí.
Autor: Václav Nývlt, Technet.cz
A toto je zázemí. Bedna nahoře je průmyslový počítač, ve kterém běží software Resolume Arena a ze kterého vychází obrazový signál ...
Autor: Václav Nývlt, Technet.cz
... který si přebere procesor od společnosti Novastar, zajišťující rozdělení obrazu na jednotlivé panely.
Autor: Václav Nývlt, Technet.cz
Takto vypadá rozhraní softwaru Resolume Arena, kterým se řídí, co bude na které části LED stěny zobrazeno. Standardně se samozřejmě nepromítá na videostěnu, ale na monitoru v režii, nebo vzdáleně připojeném tabletu či notebooku.
Autor: Václav Nývlt, Technet.cz
Jak bude vypadat finální grafika a animace, to zatím ví pouze zástupci planetária a grafici.
Autor: Václav Nývlt, Technet.cz
Jisté je, že videostěna nahrazuje dřívější statické exponáty po obvodu foyer a nejspíše dostane i infografické prvky pro orientaci v muzeu.
Autor: Václav Nývlt, Technet.cz
Jak by to mohlo vypadat, vidíte v cvičném náhledu na levé části obrazovky.
Autor: Václav Nývlt, Technet.cz
Nicméně již v době, kdy prohlížíte tuto galerii, by měly být všechny panely osazené a probíhat maximálně poslední detailní nastavení. Stav na fotkách platí k pondělnímu (2. 6.) podvečeru.
