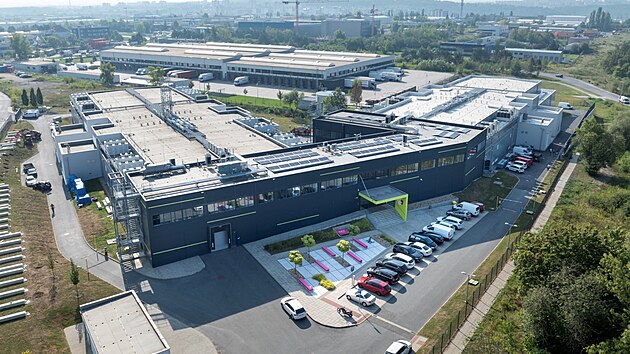

T-Mobile slavnostně otevřel druhé křídlo svého nejmodernějšího datového centra DC7 v pražské Hostivaři. Nové křídlo s celkovou plochou 3 500 metrů čtverečných disponuje čtyřmi datovými sály. Nahlédněte s námi do běžně nepřístupných prostor, které poslouží i jako testovací centrum pro privátní 5G sítě.
Autor: T-Mobile
Nové křídlo hostivařského datového centra vzniklo v reakci na vysokou poptávku, ve čtyřech nových datových sálech s celkovou plochou umožní obsloužit desítky dalších zákazníků. V původním křídle DC7 jsou spravována data více než 60 významných mezinárodních klientů včetně bankovních institucí a firem využívajících privátní cloud.
Autor: Lukáš Hron, Mobil.iDNES.cz
Tomu odpovídají i bezpečnostní opatření. Tedy ostraha fungující v režimu 24/7, vstup na přístupové karty, stovky kamer se záznamem v celém objektu či biometricky chráněný přístup do datových místností. Před živly data klientů chrání například protipožární dveře RC3, nechybí laserová detekce požáru či kouřová a záplavová čidla.
Autor: Lukáš Hron, Mobil.iDNES.cz
Čtyři datové sály druhého křídla DC7 pojmou až 780 racků šíře 600 mm. Na snímku je jeden z téměř dokončených datových sálů, tento červený je již připraven na instalaci serverových skříní (racků).
Autor: Lukáš Hron, Mobil.iDNES.cz
Po těchto rampách zavěšených pod stropem povedou v budoucnu rozvody napájení.
Autor: Lukáš Hron, Mobil.iDNES.cz
Patrné jsou i příprava pro přívod napájecích kabelů z rozvoden…
Autor: Lukáš Hron, Mobil.iDNES.cz
…či příprava pro systém hašení.
Autor: Lukáš Hron, Mobil.iDNES.cz
Nahlédli jsme i do ještě nedokončeného modrého datového sálu, který čeká ještě na instalaci zdvojené podlahy.
Autor: Lukáš Hron, Mobil.iDNES.cz
Zdvojené podlahy slouží primárně pro distribuci studeného vzduchu z klimatizačních jednotek do takzvaných studených uliček (více dále v galerii).
Autor: Lukáš Hron, Mobil.iDNES.cz
Avšak je jimi také vedeno napájení k jednotlivým rackům ze sálových PDU, pod podlahou jsou také kouřová čidla, nádechy laserové detekce a systém hašení.
Autor: Lukáš Hron, Mobil.iDNES.cz
Vrchní podlaha má nosnost dvě tuny na jeden metr čtverečný, spodní pak pět tun. Na snímku je detail podpěry vrchní podlahy.
Autor: Lukáš Hron, Mobil.iDNES.cz
Výškový rozdíl mezi spodní a budoucí vrchní podlahou byl u modrého datového sálu patrný zejména u vstupu do něj.
Autor: Lukáš Hron, Mobil.iDNES.cz
Otvory v protilehlé, barevně odlišené stěně, skrze které bude do datového sálu rozváděn studený vzduch, bylo díky absenci zdvojené podlahy možné nahlédnout do přilehlé technologické místnosti, v níž se budou v budoucnu nacházet klimatizační jednotky. Těch zde může být umístěno až osm.
Autor: Lukáš Hron, Mobil.iDNES.cz
Každá klimatizační jednotka má výkon 108 kW na freecooling plus 120 kW DX (kompresorové chlazení). Do 14 stupňů Celsia (teplota venkovního vzduchu) se chladí pouze vzduchem. Při teplotách mezi 14 a 28 stupni se přidává adiabatické dochlazování pomocí rozprašování dešťové vody na výměníky, nad 28 stupňů se pak k chlazení využívají klasické klimatizační jednotky (DX).
Autor: Lukáš Hron, Mobil.iDNES.cz
Monitoring chlazení k freecoolingovým jednotkám, ze kterého lze vyčíst například teploty jednotlivých okruhů či stav systému.
Autor: Lukáš Hron, Mobil.iDNES.cz
Toto je jedna ze dvou rozvoden nového křídla hostivařského datového centra T-Mobilu. Stejně jako v tom původním jsou i tyto barevně rozlišeny.
Autor: Lukáš Hron, Mobil.iDNES.cz
Jedna, jak je patrné z fotografií, je žlutá, ta druhá pak šedá, jak nás informoval náš průvodce, produktový manažer T-Mobilu Zdeněk Klímek.
Autor: Lukáš Hron, Mobil.iDNES.cz
Toto barevné rozlišení je patrné i přímo v datových sálech – stejnými barvami jsou totiž v závislosti na připojené rozvodně rozlišeny sálové rozvaděče. Je to z důvodu jednodušší orientace techniků.
Autor: Lukáš Hron, Mobil.iDNES.cz
Srdcem rozvodny jsou tyto světle šedé skříně. Jde o zdroj nepřerušovaného napájení (UPS) sloužícího pro dodávku elektrické energie do datových sálů v případě výpadku vnějšího napájení. Dodejme, že energie do datového centra DC7 proudí dvěma na sobě nezávislými přívody.
Autor: Lukáš Hron, Mobil.iDNES.cz
Hašení jednotlivých rozvoden je zajištěno pomocí plynu Novec-1230.
Autor: Lukáš Hron, Mobil.iDNES.cz
Na podlaze v rozvodně jsme si nemohli nevšimnout malých červených teček. Jde o označení podlahového kouřového senzoru.
Autor: Lukáš Hron, Mobil.iDNES.cz
Rozvodny mají vlastní klimatizační jednotky. V novém křídle DC7 je k jejich chlazení používán freecoolingový systém. „I rozvodny je potřeba chladit, především s ohledem na provoz UPS,“ podotkl Klímek při naší loňské návštěvě DC7.
Autor: Lukáš Hron, Mobil.iDNES.cz
Samozřejmostí jsou i samostatné místnosti hasicího systému. Nachází se v nich desítky tlakových nádob, v tomto případě každá o objemu 140 litrů. K hašení je používán Inergen, tedy směs argonu, dusíku a oxidu uhličitého.
Autor: Lukáš Hron, Mobil.iDNES.cz
Tento inertní plyn slouží k vytěsnění kyslíku – při jeho vypuštění do místnosti se hladina kyslíku sníží na pouhých 12 %. Tlakové nádoby podléhají pravidelným kontrolám, aby byla zajištěna bezchybná funkčnost hasicího systému.
Autor: Lukáš Hron, Mobil.iDNES.cz
Pohled do takzvané baterkárny, tedy místnosti, v níž jsou umístěny baterie sloužící jako zdroj energie k UPS v případě výpadku. Kapacitně na minimální dobu 40 minut.
Autor: Lukáš Hron, Mobil.iDNES.cz
Jde o olověné 12V baterie určené pro provoz s UPS. Baterkárna je klimatizována a odvětrávána.
Autor: Lukáš Hron, Mobil.iDNES.cz
Na stěně se nachází rozvaděč pro připojení baterií k UPS.
Autor: Lukáš Hron, Mobil.iDNES.cz
Toto je jeden ze dvou obřích dieselových agregátů instalovaných v novém křídle, které zajišťují přísun energie v případě přerušení dodávek elektrické energie.
Autor: Lukáš Hron, Mobil.iDNES.cz
Jde o šestnáctiválcový motor CAT 3516B HD ve verzi PRIME s výkonem 2 MW. Stejně jako v původním křídle je i tento dieselagregát (DA) pro rychlejší nástup předehřívaný.
Autor: Lukáš Hron, Mobil.iDNES.cz
Při plné zátěži spotřebuje 380 litrů nafty za hodinu. „Krátkodobě lze pak DA přetížit o 10 %, spotřeba je pak až 550 l/hod,“ upřesnil Klímek s tím, že skutečná spotřeba je však závislá na provozní teplotě.
Autor: Lukáš Hron, Mobil.iDNES.cz
Agregát je osazen čtyřmi turbodmychadly.
Autor: Lukáš Hron, Mobil.iDNES.cz
Za provozu agregátu je nutné místnost odvětrávat. K tomu slouží stropní žaluzie, které jsou standardně zavřené.
Autor: Lukáš Hron, Mobil.iDNES.cz
Detail odpružení
Autor: Lukáš Hron, Mobil.iDNES.cz
Dieselagregátů je v DC7 v současnosti pět (tři v prvním a dva ve druhém křídle), může jich být ovšem až osm. V případě nutnosti zajistí 40 hodin provozu bez nutnosti doplňování paliva.
Autor: Lukáš Hron, Mobil.iDNES.cz
V rámci prohlídky totiž v původním křídle datového centra přibyla k modré a oranžové rozvodně ještě černá.
Autor: Lukáš Hron, Mobil.iDNES.cz
Detail potrubí od tepelného čerpadla k předehřevu dieselagregátu a vytápění dieselovny. K předehřevu se využívá odpadní teplo z datových sálů.
Autor: Lukáš Hron, Mobil.iDNES.cz
Úpravna vody. V této místnosti se čistí dešťová voda pro použití u adiabatického dochlazování. Systém je vybaven pískovou filtrací a UV lampami.
Autor: Lukáš Hron, Mobil.iDNES.cz
Dešťová voda, která se v DC7 používá k chlazení, je zachytávána do dvou retenčních nádrží. Ta v prvním křídle má objem 650 metrů krychlových, ve druhém pak o 50 metrů krychlových více. Vodu lze mezi oběma nádržemi přečerpávat.
Autor: Lukáš Hron, Mobil.iDNES.cz
Detail potrubí v úpravně vody
Autor: Lukáš Hron, Mobil.iDNES.cz
Detail potrubí v úpravně vody
Autor: Lukáš Hron, Mobil.iDNES.cz
Detail potrubí v úpravně vody
Autor: Lukáš Hron, Mobil.iDNES.cz
Detail potrubí v úpravně vody
Autor: Lukáš Hron, Mobil.iDNES.cz
T-Mobile v Česku provozuje celkem sedm datových center. Čtyři se nacházejí v Praze (v Hostivaři, Michli, ve Strašnicích a na Vinohradech), dvě v Ostravě a jedno v Brně. Největším z nich je právě hostivařská „dé cé sedmička“, její přístavba si vyžádala investice ve výši 800 milionů korun.
Autor: Lukáš Hron, Mobil.iDNES.cz
V DC7 je možnost pronájmu nejen jednotlivých racků či jejich částí, ale i celých sálů nebo dedikovaných, tedy fyzicky oddělených částí. Hostivařské datové centrum je napojené na tři nezávislé optické vstupy.
Autor: Lukáš Hron, Mobil.iDNES.cz
Detail jednoho z racků
Autor: Lukáš Hron, Mobil.iDNES.cz
Detail jednoho z racků
Autor: Lukáš Hron, Mobil.iDNES.cz
Loni v květnu byl tento oranžový datový sál nacházející se v prvním křídle DC7 ještě neobsazený. Nyní jsou v něm již nainstalované racky. Po jejich plném osazení dojde k zakrytování a uzavření takzvané studené uličky.
Autor: Lukáš Hron, Mobil.iDNES.cz
Takto vypadá již uzavřená studená ulička. V tomto prostoru je znatelně chladněji než v samotné datové místnosti, studený vzduch je do této uličky vháněn skrze otvory ve zdvojené podlaze.
Autor: Lukáš Hron, Mobil.iDNES.cz
V těchto uličkách jsou nainstalována čidla teploty a vlhkosti, která řídí klimatizační jednotky a zvlhčovač. „Hodnoty z tohoto čidla má pak zákazník k dispozici v online monitoringu,“ upřesnil Klímek.
Autor: Lukáš Hron, Mobil.iDNES.cz
To platí i pro sekundární čidlo, které slouží k měření nasávaného vzduchu do daného zákaznického racku.
Autor: Lukáš Hron, Mobil.iDNES.cz
Nové křídlo zároveň poslouží jako testovací centrum pro privátní 5G sítě. Operátor totiž nově vybudované prostory osadí vlastní 5G privátní sítí, k níž bude připojena veškerá nová senzorika. K pokrytí sálů 5G signálem poslouží rádio Ericsson (na snímku v popředí).
Autor: Lukáš Hron, Mobil.iDNES.cz
5G anténa nainstalovaná v téměř dokončeném červeném datovém sále nového křídla.
Autor: Lukáš Hron, Mobil.iDNES.cz
Na tomto snímku jsou pak čidla, která bude T-Mobile ve svém datovém centru DC7 používat v 5G campusu.
Autor: Lukáš Hron, Mobil.iDNES.cz
Stavbu druhého křídla datového centra DC7 zahájil T-Mobile v první polovině loňského roku. Tedy šest let po zahájení výstavby prvního křídla.
Autor: Lukáš Hron, Mobil.iDNES.cz
