S vestavěným zařízením dokáže dodávka pokrýt mobilním signálem prakticky jakoukoli lokalitu. A to už do dvou hodin od zapatkování.

Autor: Lukáš Hron, Mobil.iDNES.cz

Jde o již druhou „motorizovanou“ mobilní BTS ve flotile společnosti Cetin. Ta starší využívá jako základ dodávku Volkswagen, pro novou byl zvolen Mercedes-Benz Sprinter 317 CDI ve výbavě KAWA PRO XL.

Autor: Lukáš Hron, Mobil.iDNES.cz

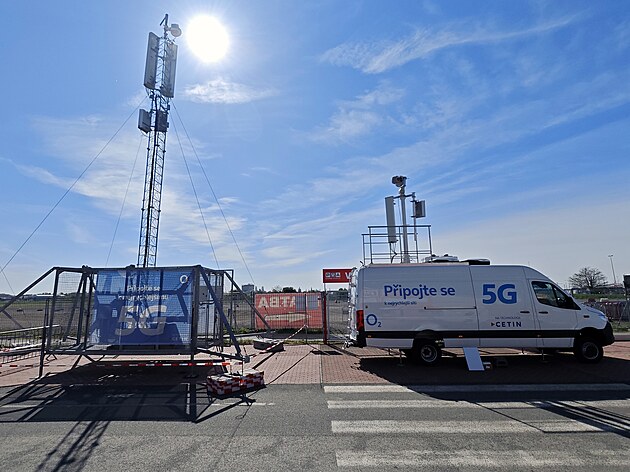

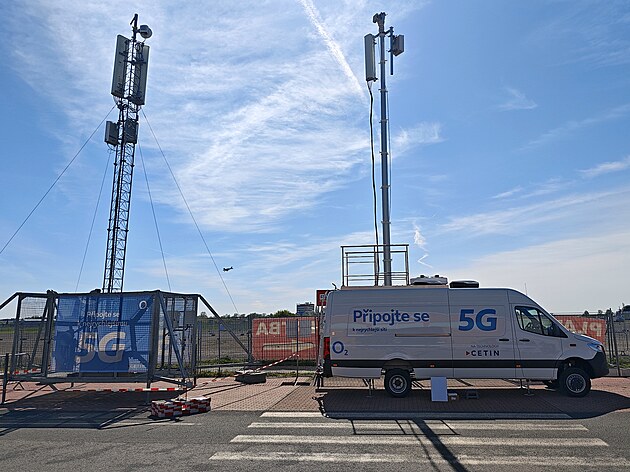

Díky pohonu všech kol a světlé výšce 191 mm umí mobilní signál pro volání i datování zajistit i v těžko přístupném terénu. To je jedna z výhod tohoto řešení oproti obvyklejším mobilním BTS v podobě přívěsného vozíku či klecového kontejneru (na snímku vlevo).

Autor: Lukáš Hron, Mobil.iDNES.cz

Nová mobilní BTS může být nasazena jak na festivalech či koncertech, tak v krizových situacích, tedy třeba při živelní pohromě.

Autor: Lukáš Hron, Mobil.iDNES.cz

Druhou neméně zásadní výhodou je fakt, že v tomto případě není nutné řešit zábor či jakékoli jiné povolení, jako je tomu u rozšířenějších typů mobilních BTS.

Autor: Lukáš Hron, Mobil.iDNES.cz

Pokrýt danou lokalitu mobilním signálem je možné už do dvou hodin po příjezdu na místo, resp. po zapatkování. Tedy po ustálení vozu do vodorovné polohy.

Autor: Lukáš Hron, Mobil.iDNES.cz

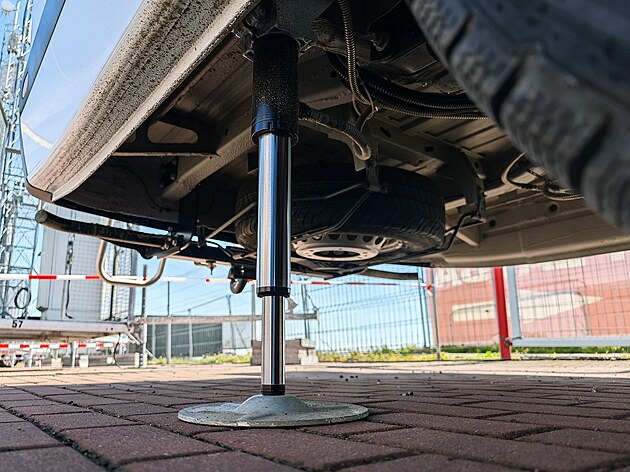

K tomu slouží patky (celkem čtyři), které si poradí s nerovným terénem – vůz je automaticky vyvážen do vodorovné polohy.

Autor: Lukáš Hron, Mobil.iDNES.cz

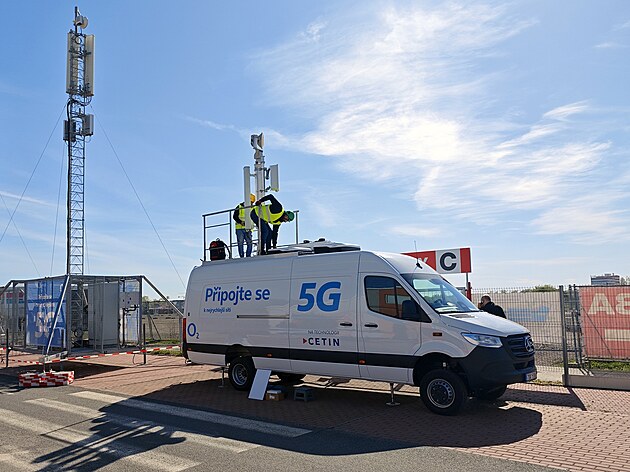

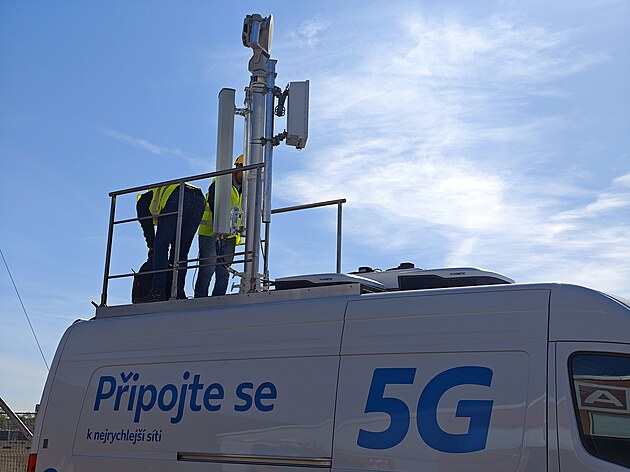

Následně technici započnou s instalací antén na pneumatický teleskopický stožár, který se skrývá v útrobách vozu.

Autor: Lukáš Hron, Mobil.iDNES.cz

Nosnost stožáru dimenzovaného na dva sektory je 150 kilogramů a lze jej vysunout do výšky 12 metrů.

Autor: Lukáš Hron, Mobil.iDNES.cz

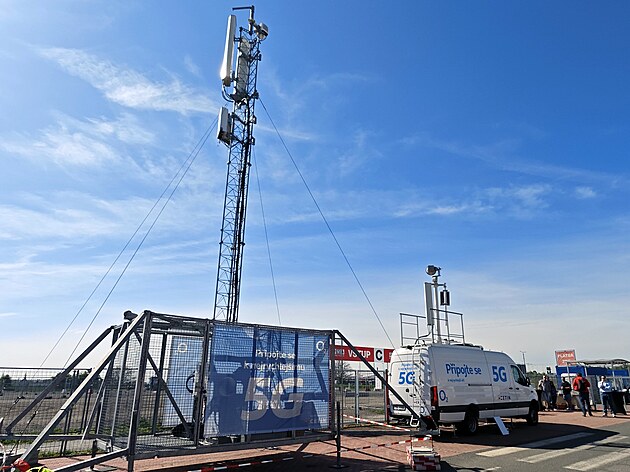

V případě zhoršených povětrnostních podmínek je možné jej stabilizovat i pomocí lan, podobně jako je tomu u kontejnerového provedení na snímku vlevo.

Autor: Lukáš Hron, Mobil.iDNES.cz

Stožár může být v závislosti na požadavku lokality či klienta osazen libovolnou technologií.

Autor: Lukáš Hron, Mobil.iDNES.cz

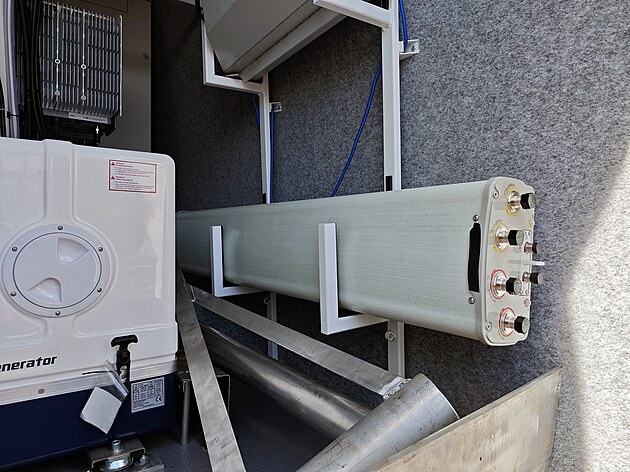

Antény jsou převáženy uvnitř vozu v k tomu určených bočních držácích.

Autor: Lukáš Hron, Mobil.iDNES.cz

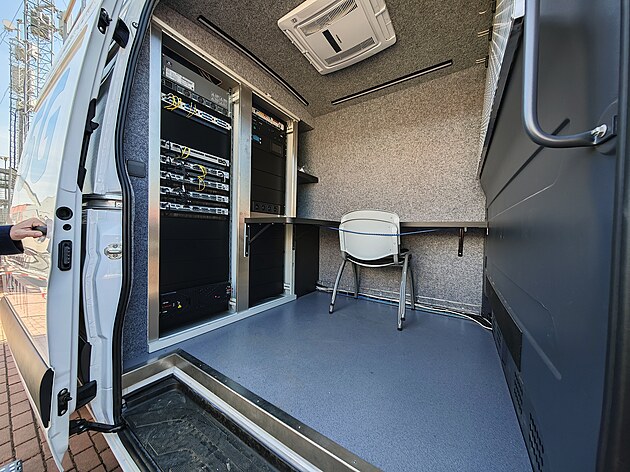

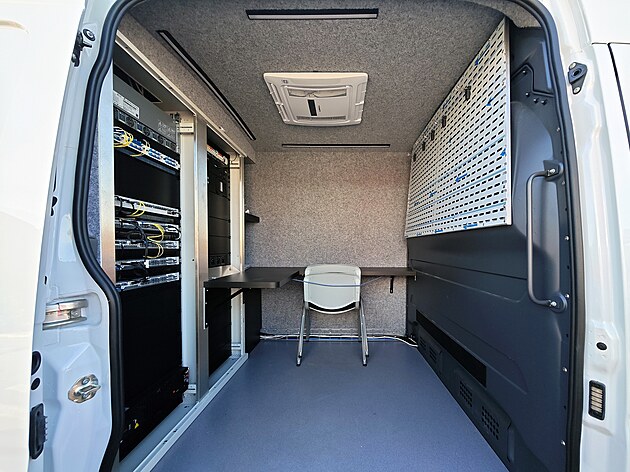

Více než 4,5 metru dlouhá ložná plocha, která je kompletně opatřena izolací, je rozčleněna na dvě části. V té blíže kabině se nachází pracoviště technika s nezbytnými technologiemi.

Autor: Lukáš Hron, Mobil.iDNES.cz

Jde o obdobu technologické místnosti standardní BTS. Nacházejí se tu tedy napájecí zdroj Vertiv 48 V…

Autor: Lukáš Hron, Mobil.iDNES.cz

…řídící jednotky (BBU)…

Autor: Lukáš Hron, Mobil.iDNES.cz

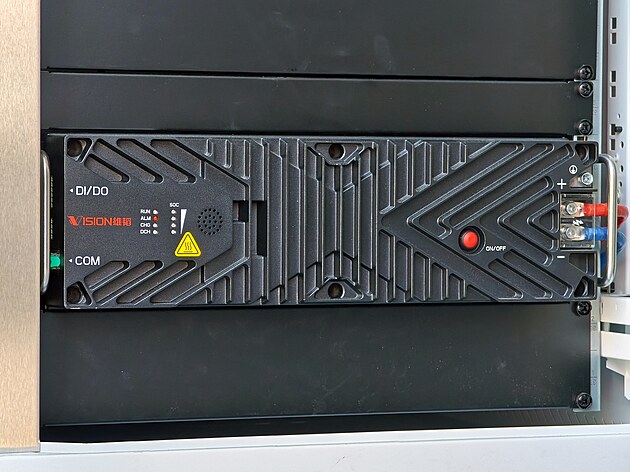

…i záložní baterie 150 Ah, která v případě potřeby zvládne dodávat energii na čtyři až pět hodin provozu tohoto mobilního vysílače.

Autor: Lukáš Hron, Mobil.iDNES.cz

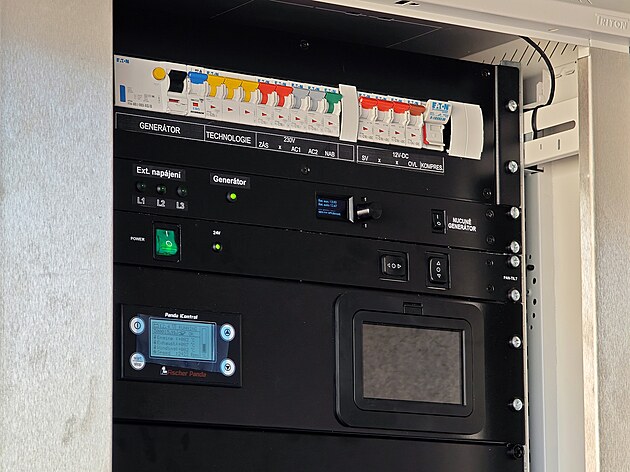

Ve druhém racku jsou pak usazeny technologie ke klimatizaci a dieselovému agregátu, kterým je vůz vybaven.

Autor: Lukáš Hron, Mobil.iDNES.cz

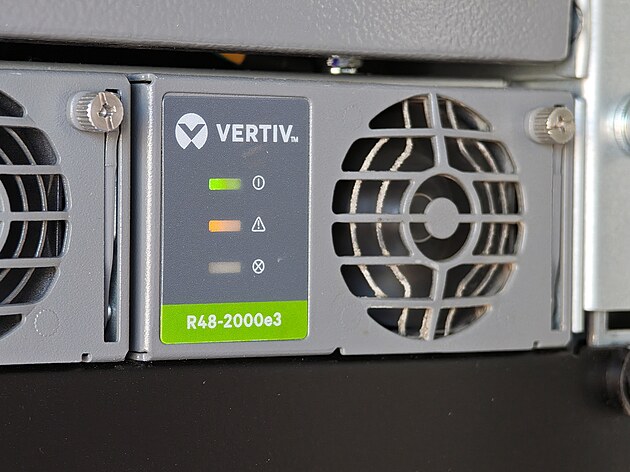

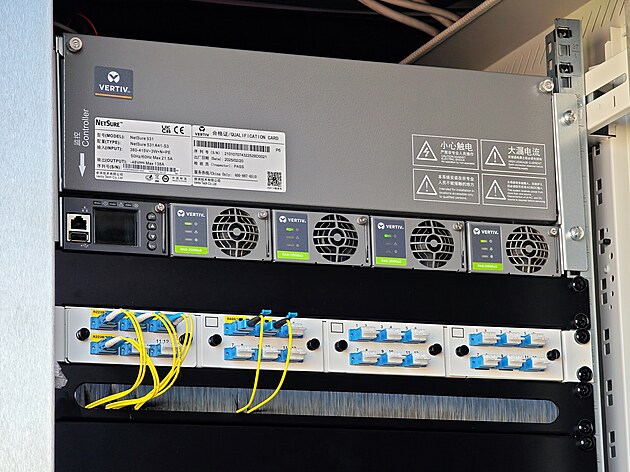

Detail napájecího zdroje Vertiv

Autor: Lukáš Hron, Mobil.iDNES.cz

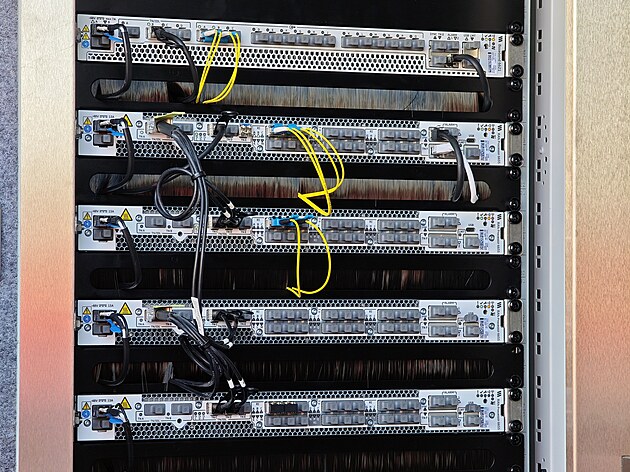

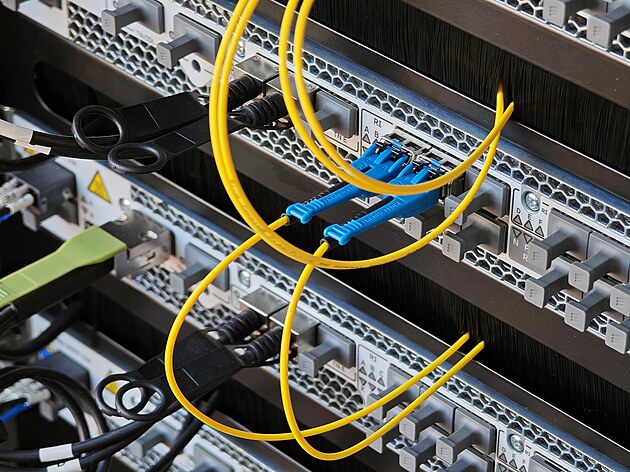

Detail řídících jednotek

Autor: Lukáš Hron, Mobil.iDNES.cz

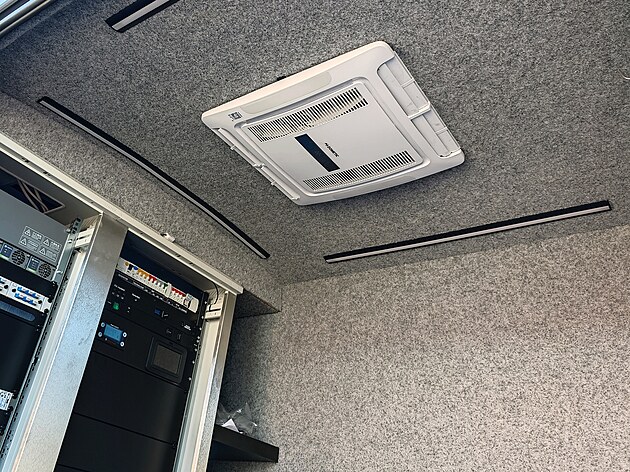

Střešní klimatizace Domestic Freshjet FJX7 3000 o výkonu 3 kW

Autor: Lukáš Hron, Mobil.iDNES.cz

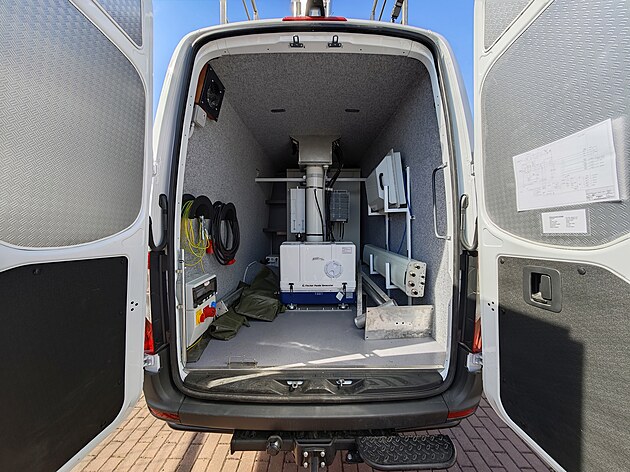

Zadní část ložné plochy pak ukrývá zbývající technologie.

Autor: Lukáš Hron, Mobil.iDNES.cz

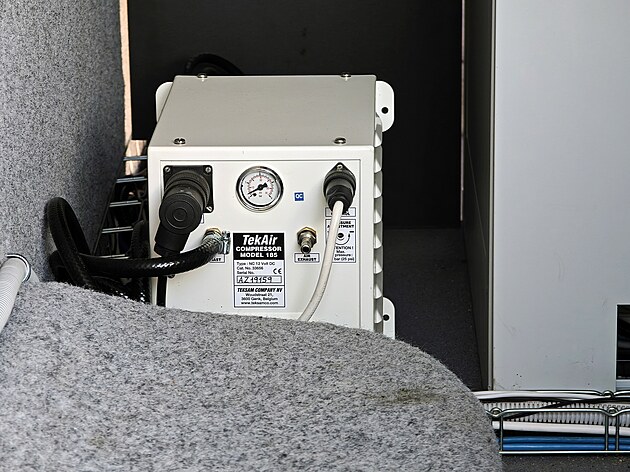

Tedy kompresor nezbytný k vysouvání teleskopického stožáru…

Autor: Lukáš Hron, Mobil.iDNES.cz

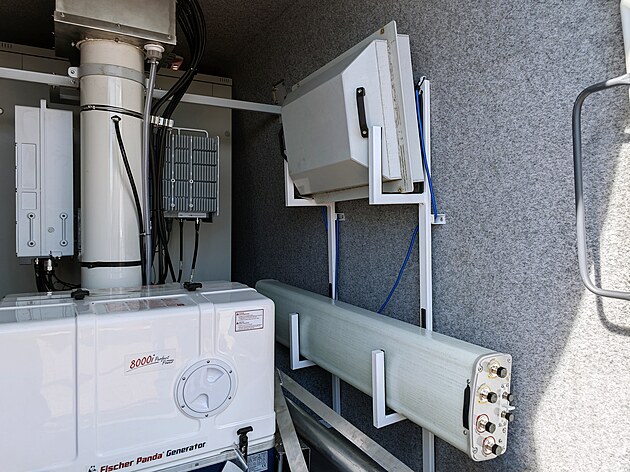

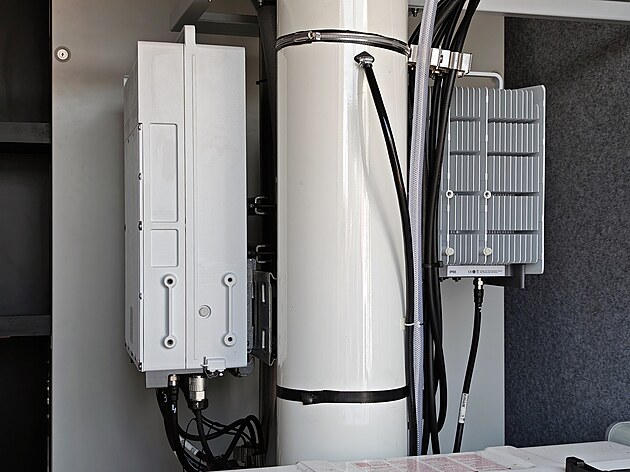

… rádiové jednotky Ericsson umístěné na již zmíněném pneumatickém teleskopickém stožáru…

Autor: Lukáš Hron, Mobil.iDNES.cz

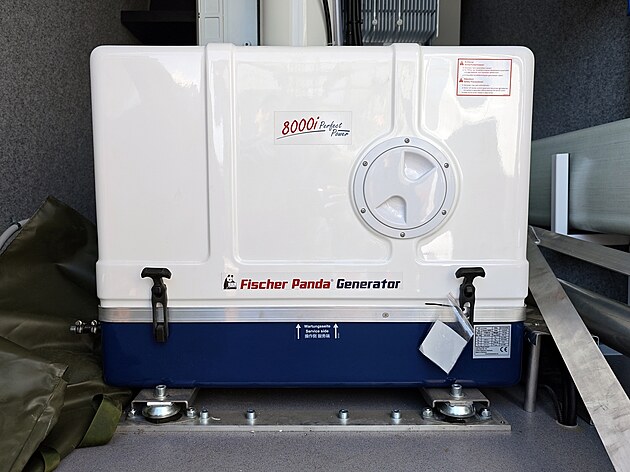

… a dieselový agregát Fischer Panda 8000i GreenTech, díky němuž dokáže tato mobilní BTS fungovat v terénu bez externího napájení a doplňování paliva po desítky hodin. Velmi tichý provoz agregátu navíc umožňuje její nasazení i v zastavěné oblasti či právě na koncertech.

Autor: Lukáš Hron, Mobil.iDNES.cz

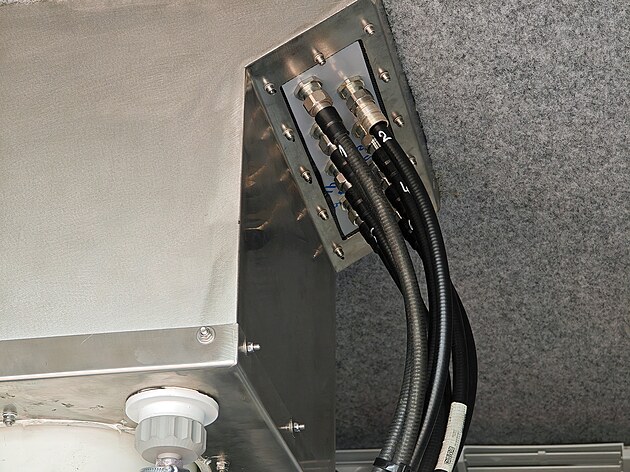

Detail kabelového propojení rádiových jednotek s anténami na střeše vozu

Autor: Lukáš Hron, Mobil.iDNES.cz

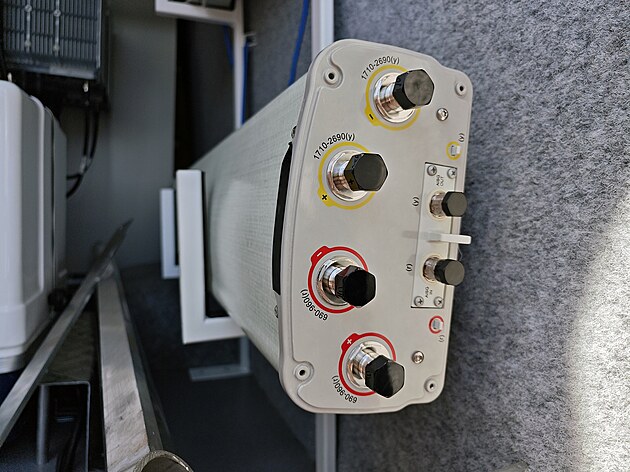

Záslepkami chráněné koaxiální vývody antény

Autor: Lukáš Hron, Mobil.iDNES.cz

Držák na antény po jejich instalaci poslouží i k uložení střešního víka prostupu teleskopického stožáru.

Autor: Lukáš Hron, Mobil.iDNES.cz

Od zadání požadavku ze strany operátora O2, který bude tuto mobilní BTS v případě nutnosti využívat, lze v požadované lokalitě vysílat do 24 hodin.

Autor: Lukáš Hron, Mobil.iDNES.cz

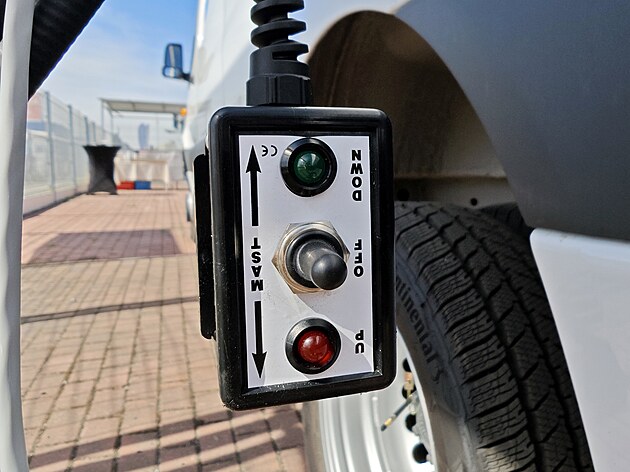

Ovládání pneumatického teleskopického stožáru

Autor: Lukáš Hron, Mobil.iDNES.cz

„O2 má díky Cetinu aktuálně k dispozici 126 mobilních základnových stanic, které umožňují operativně posilovat síť kdekoli v České republice,“ informoval operátor na svém blogu.

Autor: Lukáš Hron, Mobil.iDNES.cz

„Flotila zahrnuje 70 plně mobilních jednotek s kolovým podvozkem a 56 kompaktních kontejnerových (tzv. klecových) stanic, které na místo dopravuje těžší technika,“ informoval mluvčí Cetinu Ctibor Jappel.

Autor: Lukáš Hron, Mobil.iDNES.cz

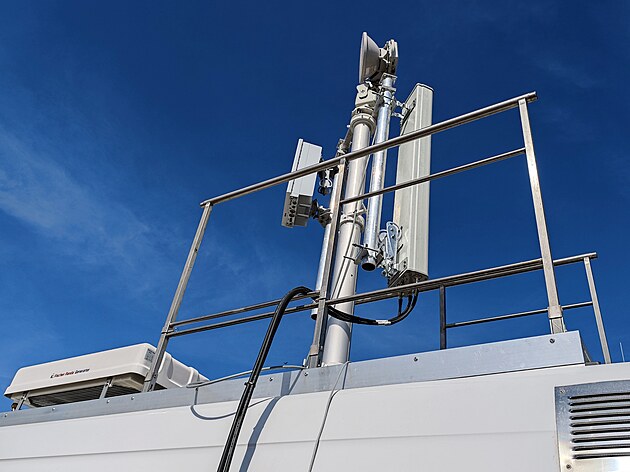

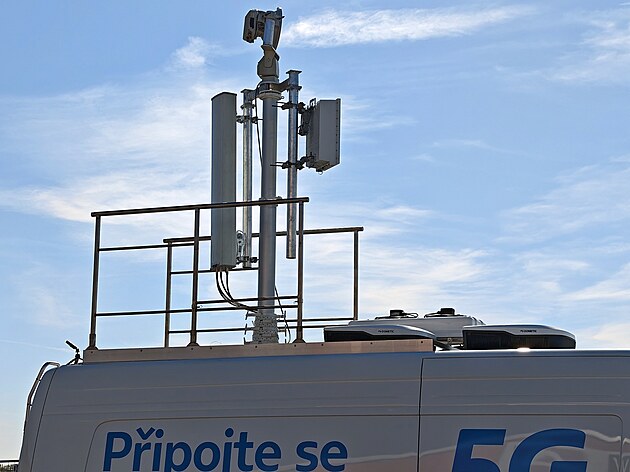

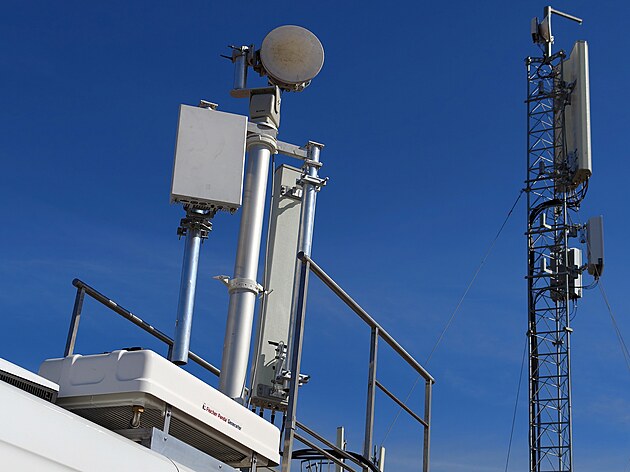

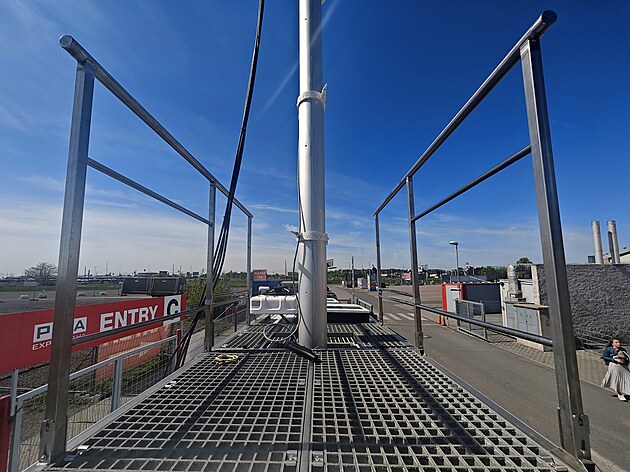

Pohled na střešní nástavbu…

Autor: Lukáš Hron, Mobil.iDNES.cz

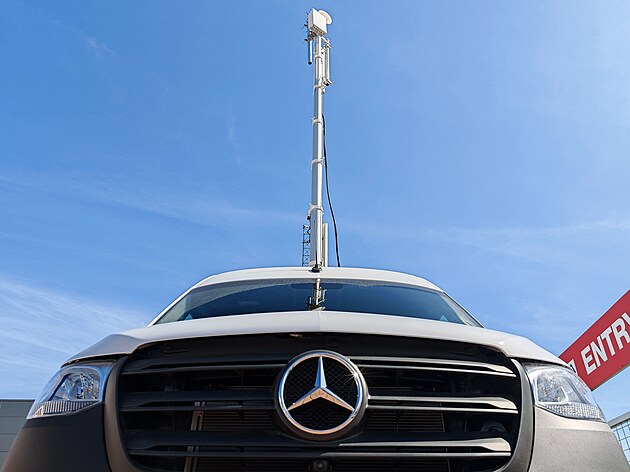

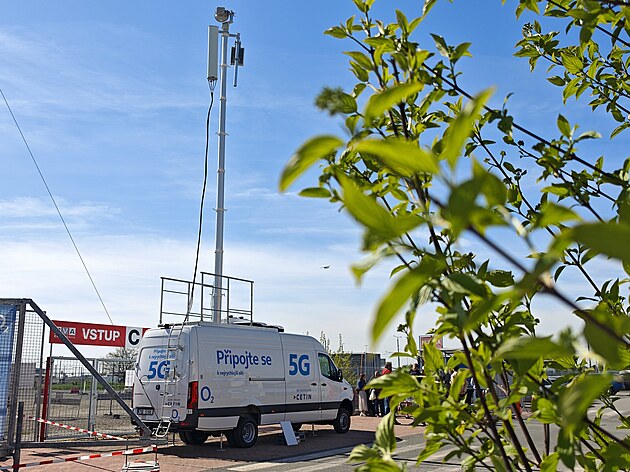

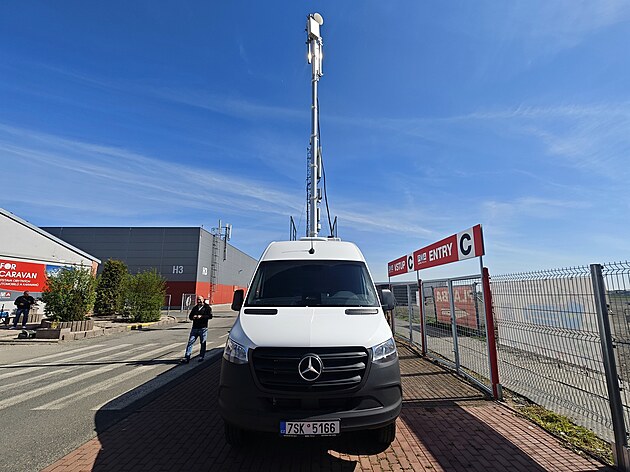

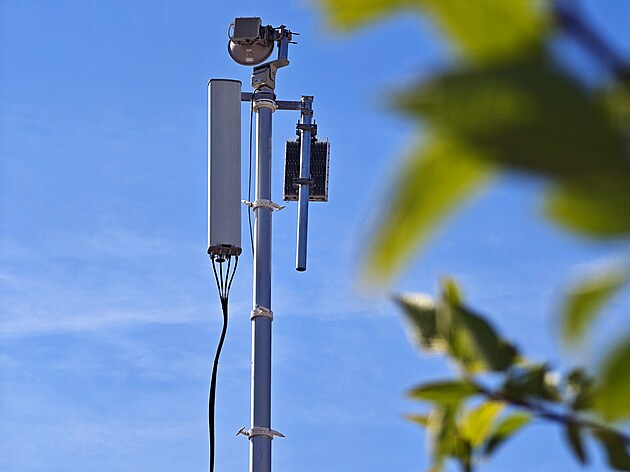

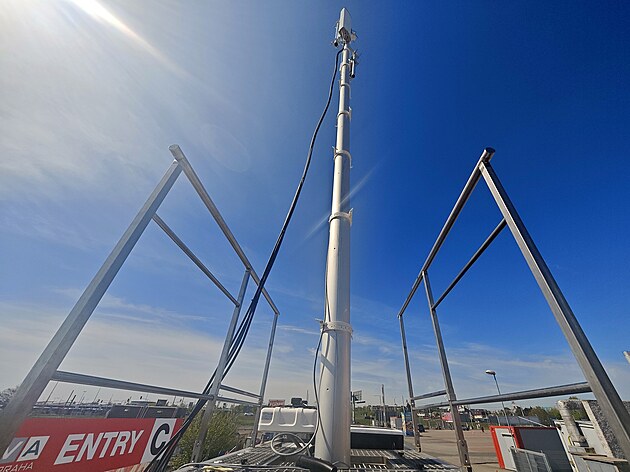

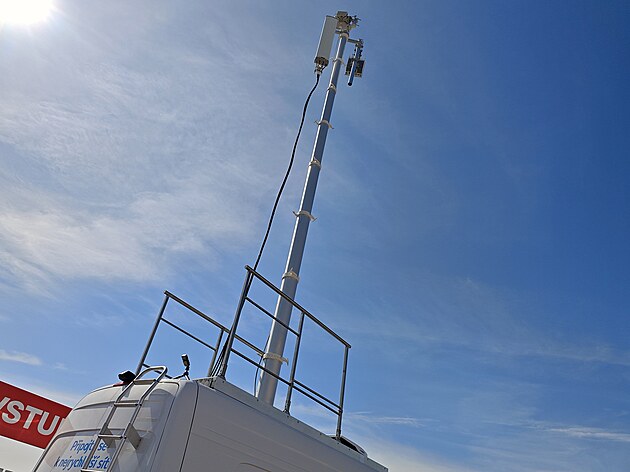

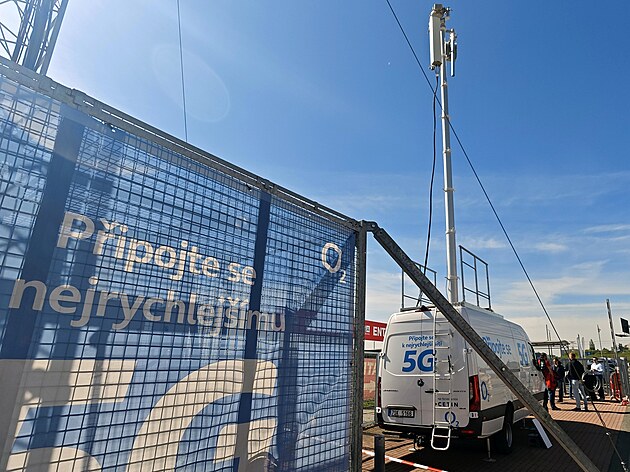

… a teleskopický požár v maximální výšce.

Autor: Lukáš Hron, Mobil.iDNES.cz

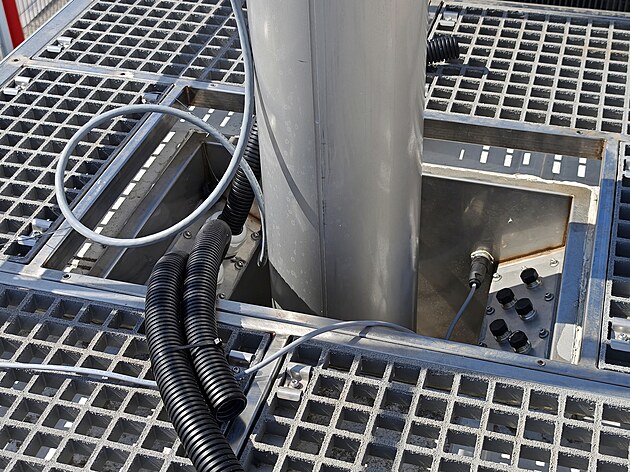

Při přejezdech je zcela schovaný v útrobách vozu a tato část je zakryta víkem (viz jedna z dřívějších fotek v galerii). Vpravo jsou patrné koaxiální vývody od rádiových jednotek umístěných uvnitř vozu.

Autor: Lukáš Hron, Mobil.iDNES.cz

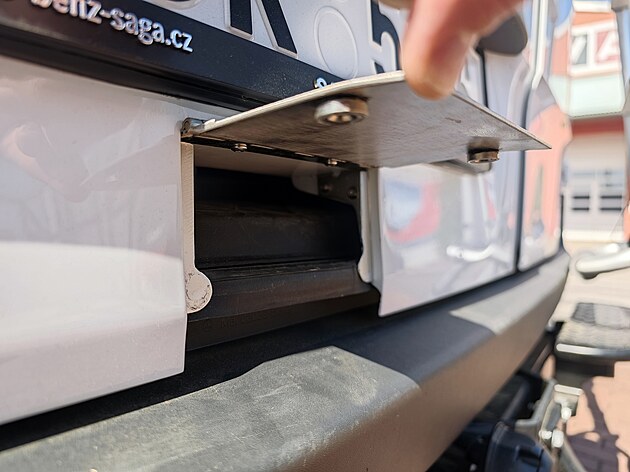

Pod zadní registrační značkou se nachází záslepka: tudy jsou vedeny třeba kabely v případě nutnosti připojení této mobilní BTS do sítě operátora přes optiku.

Autor: Lukáš Hron, Mobil.iDNES.cz

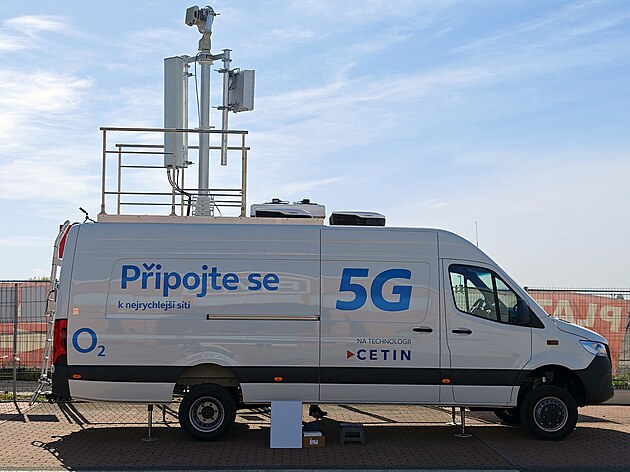

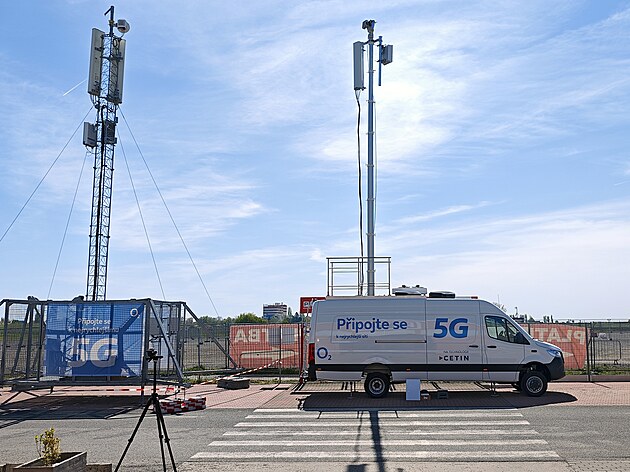

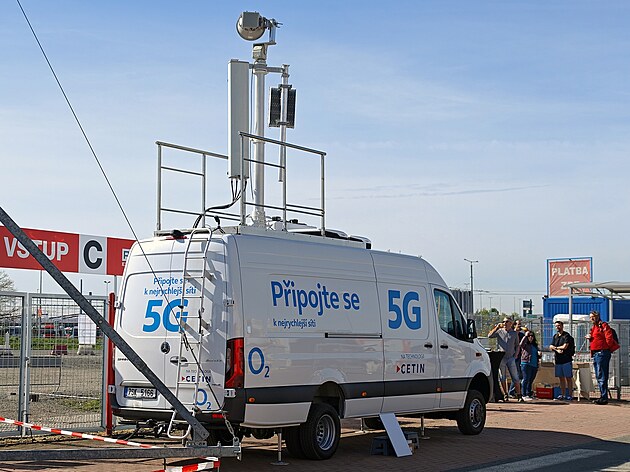

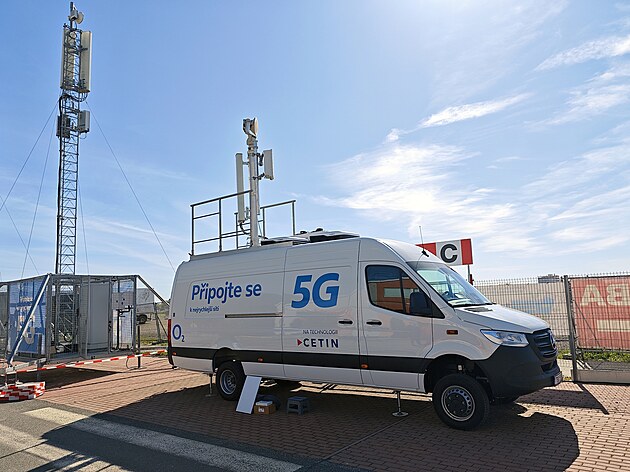

Mobilní základnová stanice společnosti Cetin vestavěná do vozu Mercedes-Benz Sprinter

Autor: Lukáš Hron, Mobil.iDNES.cz

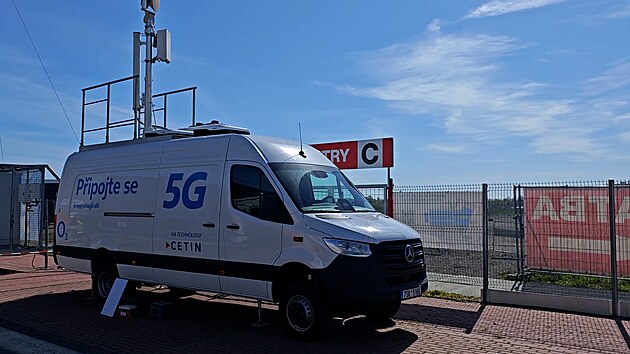

Mobilní základnová stanice společnosti Cetin vestavěná do vozu Mercedes-Benz Sprinter

Autor: Lukáš Hron, Mobil.iDNES.cz

Využití mobilních základnových stanic zdaleka nekončí u krizových situací…

Autor: Lukáš Hron, Mobil.iDNES.cz

„Mobilní BTS stanice se uplatňují také při velkých veřejných akcích, jako jsou koncerty, sportovní utkání nebo demonstrace, kde pomáhají zvládat nárazové přetížení sítě,“ informoval mluvčí Cetinu.

Autor: Lukáš Hron, Mobil.iDNES.cz

Využití však díky své flexibilitě nacházejí i v průmyslových a logistických areálech, kde umožňují rychlé a dočasné posílení pokrytí bez nutnosti stavebních zásahů.
