Při letošním putování po zajímavých základnových stanicích tuzemských operátorů jsme tentokrát s T-Mobilem zamířili mimo Prahu. A to do přírody, naším cílem byly totiž dvě BTS v méně osídlených oblastech, které tak hrají klíčovou roli pro konektivitu ve Středočeském kraji. Možná o nich ani nevíte, byť jezdíte okolo. Oba vysílače se totiž maskují.
Autor: Lukáš Hron, Mobil.iDNES.cz
Stavba vysílačů v měně osídlených oblastech je podle operátora často náročným úkolem. Nezřídka totiž jde o přírodní rezervace, je tak nezbytné souhlasné stanovisko ochránců přírody. Do výstavby však hovoří i orgány státní správy, typicky odbory životních prostředí v rámci ochrany krajinného rázu. Operátoři jsou pak ve výjimečných případech schopni přijít i s přidanou hodnotou, jako je tomu třeba v případě BTS u Nového Strašecí. Ta totiž současně slouží i jako rozhledna, tu však musí pak provozovat obec.
Autor: Lukáš Hron, Mobil.iDNES.cz
Vysílač, který v roce 2000 postavil tehdejší Eurotel (nyní je ve správě společnosti Cetin), se nachází na Mackově hoře. Své technologie zde mají všichni tři operátoři: T-Mobile zde s Cetinem sdílí technologie, podpůrné technologie a infrastrukturu, Vodafone je pak nájemníkem Cetinu a sdílí jen prostor v technologické místnosti a na věži. Ačkoli je na informační tabuli na tubusu uvedeno, že věž je vysoká 36 metrů, tak podle informací T-Mobilu je to o ještě dva metry více.
Autor: Lukáš Hron, Mobil.iDNES.cz

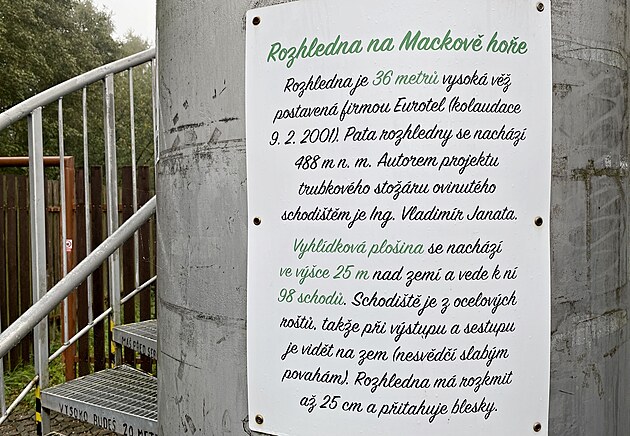

Poněkud matoucí je pak i údaj na roštových schodech, který informuje, že vyhlídková plošina se nachází ve výšce 20 metrů. V tomto případě je pravdivý údaj na informační tabuli, tedy 25 metrů, jak nám potvrdil náš průvodce, expert na správu sítí ve společnosti T-Mobile Josef Majer.
Autor: Lukáš Hron, Mobil.iDNES.cz

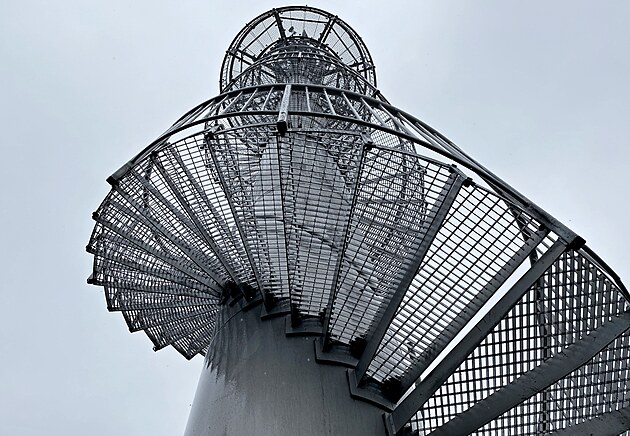

Roštové schody se vinou okolo středového ocelového tubusu. Při cestě vzhůru jich zdoláte téměř sto.
Autor: Lukáš Hron, Mobil.iDNES.cz
A minete přitom i prvky lidské tvořivosti v podobě třeba stíhačky…
Autor: Lukáš Hron, Mobil.iDNES.cz

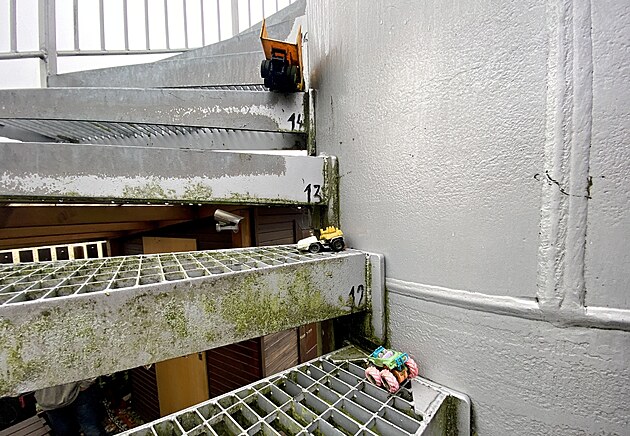

…či jiných vysloužilých dětských hraček, které jsou rychlopáskami uchycené k vnitřnímu okraji spodních schodů tak, aby návštěvníkům rozhledny nepřekážely.
Autor: Lukáš Hron, Mobil.iDNES.cz
Vzhledem k charakteru stavby tuto rozhlednu navštíví spíše lidé, kteří nemají strach z výšek. I ten se však dá překonat, jak jsme se na vlastní kůži přesvědčili. Možná nám paradoxně hrálo do karet i chladnější počasí.
Autor: Lukáš Hron, Mobil.iDNES.cz
Každopádně nebylo této návštěvě zrovna nakloněno. Střední Čechy totiž celé dopoledne skrápěl vytrvalý déšť, přes vodní opar jsme tudíž moc daleko nedohlédli.
Autor: Lukáš Hron, Mobil.iDNES.cz

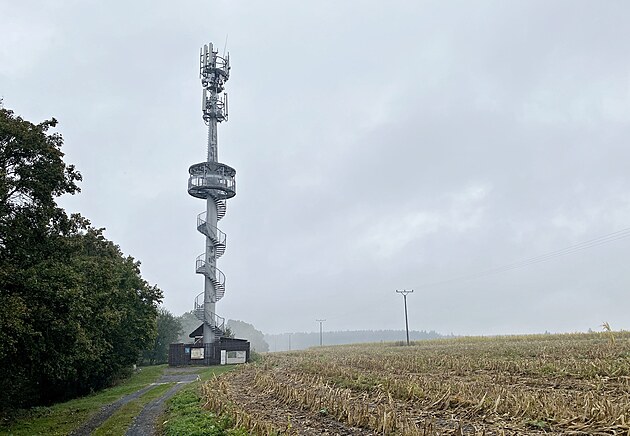

Dokázali jsme rozklíčovat pouze nedalekou dálnici D6, jejíž část tento vysílač pokrývá mobilním signálem, a silnici č. 237 vedoucí od Nového Strašecí na Rudu (patrná na snímku). Kromě části dálnice D6 tento vysílač pokrývá signálem i její mimoúrovňové křížení právě se zmíněnou silnicí č. 237.
Autor: Lukáš Hron, Mobil.iDNES.cz
Výhledy přitom rozhledna slibuje zajímavé, za přívětivého počasí mají být vidět třeba Říp či Milešovka. Nám bohužel přáno nebylo.
Autor: Lukáš Hron, Mobil.iDNES.cz

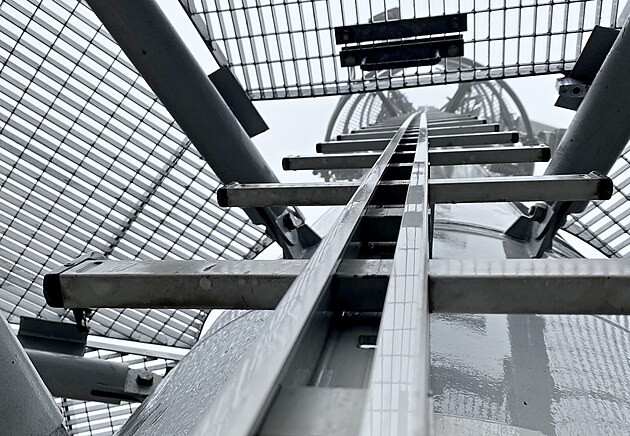

O to více jsme se zajímali o samotnou stavbu. Na tomto snímku je detail ochranné lišty od firmy Soll, která chrání techniky pohybující se po žebříku proti pádu. „Každý technik, který vstupuje do neveřejného prostotu je oblečený do osobního ochranného postroje pro práci ve výškách. Pro pohyb na žebříku je spojen ochranným postrojem s žebříkem přes speciální jezdec, který má připevněn na postroji a zasunutý do lišty Soll,“ vysvětlil redakci Mobil.iDNES.cz Majer.
Autor: Lukáš Hron, Mobil.iDNES.cz

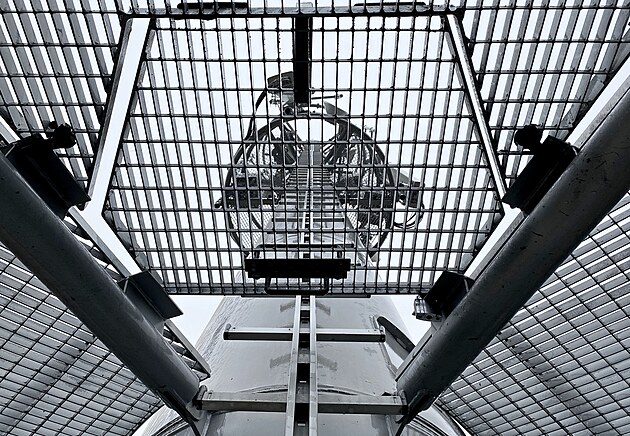

Ještě jeden pohled vzhůru na „království techniků“. Tedy neveřejný prostor, který je od toho veřejně přístupného oddělen uzamčeným poklopem.
Autor: Lukáš Hron, Mobil.iDNES.cz

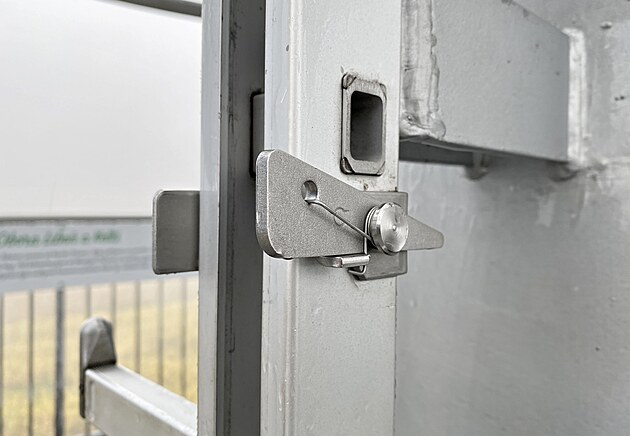

Pojistka bránící nechtěnému „vyjetí“ jezdce z lišty Soll.
Autor: Lukáš Hron, Mobil.iDNES.cz

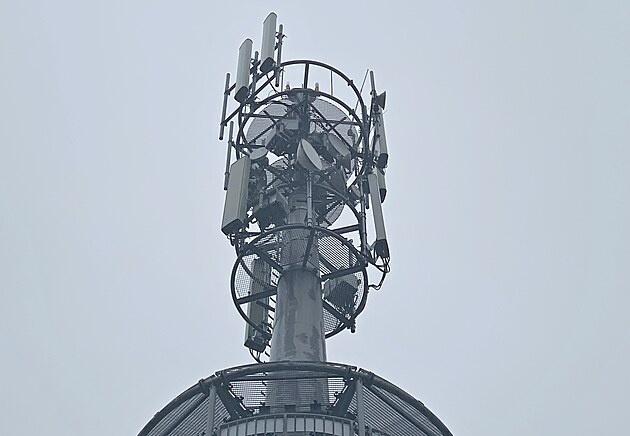

Anténní systém zahrnující šest panelových antén Cetinu pro 2G (GSM), 4G (LTE800, LTE1800, LTE2100) a 5G (NR700), které s ním T-Mobile sdílí, byl kvůli roštům, které jsme měli na vyhlídkové plošině nad hlavou, viditelný především ze země.
Autor: Lukáš Hron, Mobil.iDNES.cz
Vzkaz pro odchozí, který možná někdy v budoucnu vyslyšíme, abychom si dopřáli slibovaný, tentokrát kvůli dešti nemožný výhled do okolí. Rozhlednu lze za drobný poplatek navštívit od dubna do září s tím, že o letních prázdninách (červenec, srpen) je otevřena od úterý do neděle od 9 do 17 hodin, v ostatních měsících pak ve stejných časech pouze v sobotu a neděli. V uvedených měsících je přístup možný i o svátcích.
Autor: Lukáš Hron, Mobil.iDNES.cz
Po sestupu z vyhlídkové plošiny pak s pocitem pevné půdy pod nohama míříme do technologického kontejneru, který vzhledem k dřevěnému obložení a sedlové střeše působí spíše jako nějaký zahradní domek. Skvěle tak do této lokality zapadá, vysílač se totiž nachází poblíž zahrádkářské kolonie.
Autor: Lukáš Hron, Mobil.iDNES.cz

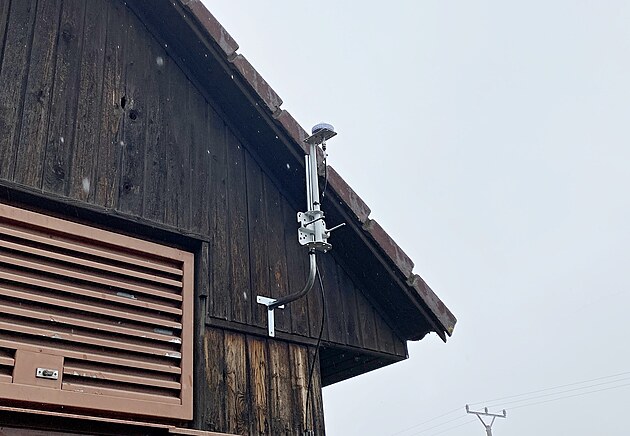

Na vnějším opláštění kontejneru si všímáme GPS antény pro 5G technologii.
Autor: Lukáš Hron, Mobil.iDNES.cz

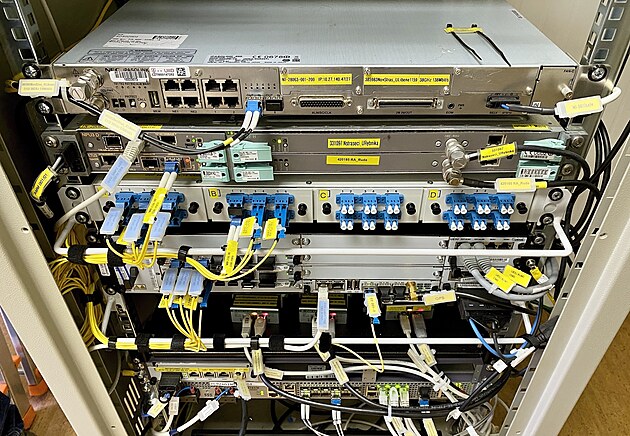

A zde už technologie uvnitř kontejneru, v tomto případě jde o mikrovlnné technologie pro vedení provozu jednotlivých základnových stanic.
Autor: Lukáš Hron, Mobil.iDNES.cz
Na tomto snímku je zachyceno rozjištění napájení jednotlivých technologii umístěných v technologickém racku.
Autor: Lukáš Hron, Mobil.iDNES.cz

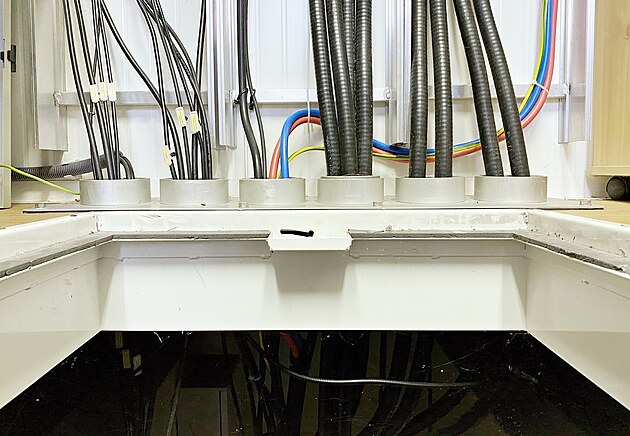

Na podlaze technologického kontejneru se nachází poklop, po jehož zvednutí se odhalí technologický tunel pro vedení kabelů mezi kontejnerem a věží. „Běžně bývá toto spojení kontejneru s věží realizováno po venkovním roštu. Na této stanici je to takto řešeno kvůli veřejnosti,“ vysvětlil Majer s tím, že dalším důvodem je i předejití poškození kabelů nějakým nenechavcem.
Autor: Lukáš Hron, Mobil.iDNES.cz

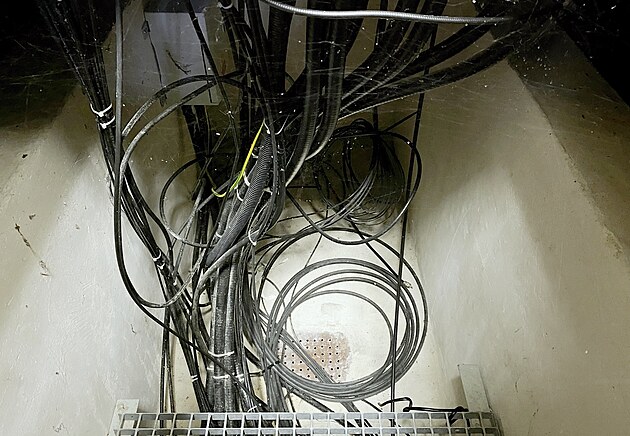

Boční pohled na kabelový prostup mezi tunelem a místností s technologiemi
Autor: Lukáš Hron, Mobil.iDNES.cz

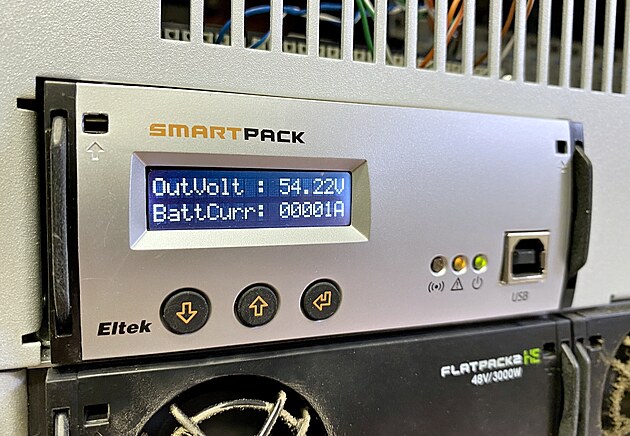

Display řídicí jednotky napájecího zdroje pro 48 V
Autor: Lukáš Hron, Mobil.iDNES.cz
Rozhraní koaxiálního kabelu mezi vnitřní a venkovní mikrovlnnou technologii
Autor: Lukáš Hron, Mobil.iDNES.cz

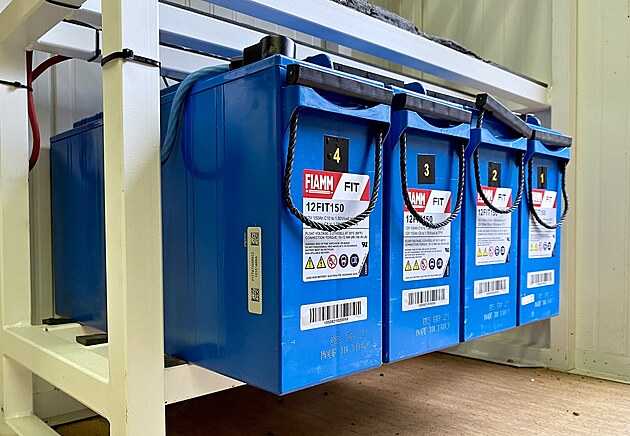

Chybět nesmí samozřejmě ani sada 12V baterií. Slouží k vykrytí případného krátkodobého výpadku dodávky od distributora elektrické energie.
Autor: Lukáš Hron, Mobil.iDNES.cz

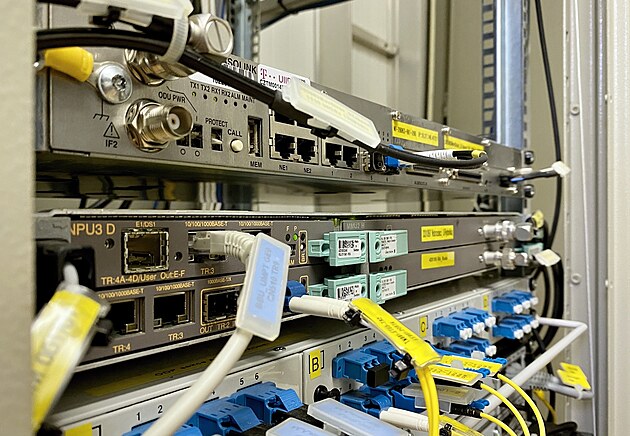

Mikrovlnná technologie umístěná v technologickém racku
Autor: Lukáš Hron, Mobil.iDNES.cz

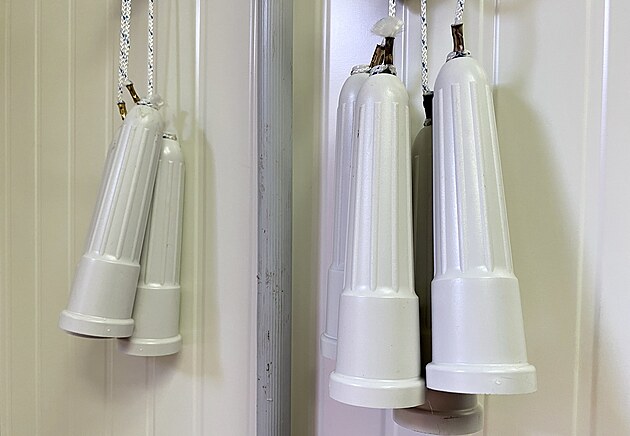

Toto nejsou švihadla, byť to tak může působit, nýbrž kryty nastavení elektrického náklonu, kterým se interně přezdívá banány. V minulosti totiž jako trsy banánů visely přímo z antén. „V případě transportu antény se tímto krytem chrání naklápěcí mechanismus proti poškození během transportu,“ vysvětlil Majer.
Autor: Lukáš Hron, Mobil.iDNES.cz

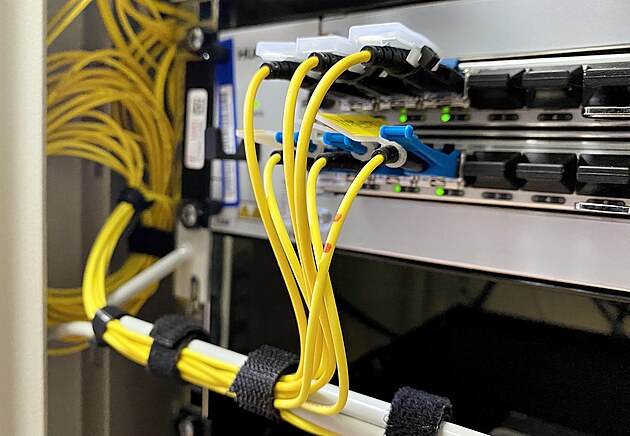

Detail optického propojení řídicí vnitřní jednotky „bétéesky“ s venkovními zesilovači umístěnými přímo u antén
Autor: Lukáš Hron, Mobil.iDNES.cz

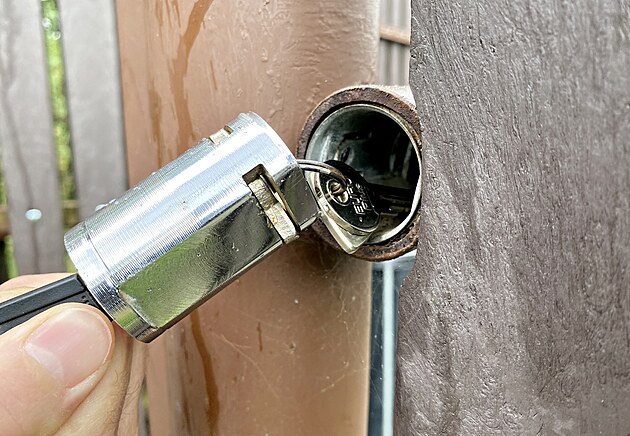

Depozitní schránka pro lokální klíče základnové stanice. Technikům tak stačí jeden univerzální klíč, kterým si kdekoli po republice odemknou podobné schránky s klíči k dané „bétéesce“.
Autor: Lukáš Hron, Mobil.iDNES.cz

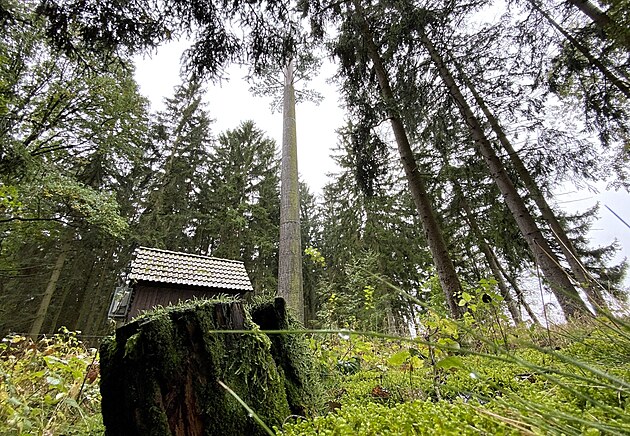

Třeba i k té nacházející se od roku 2013 v lese v katastru obce Všesulov na Rakovnicku. Jde o názornou ukázku, jakým dalším způsobem mohou operátoři maskovat vysílač, pokud třeba místní úřad odmítá mít ve svém katastru některou z obvyklých ocelových konstrukcí.
Autor: Lukáš Hron, Mobil.iDNES.cz

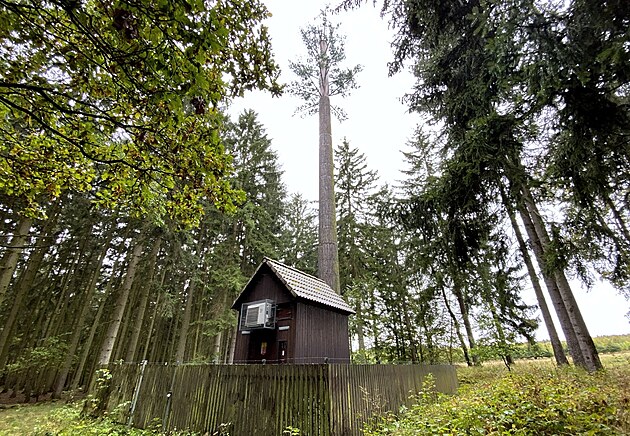

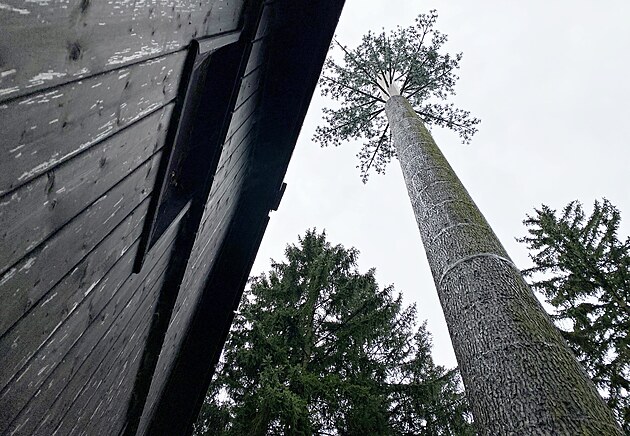

Vysílač tak může mít podobu falešné borovice a skvěle tak splynout s okolím.
Autor: Lukáš Hron, Mobil.iDNES.cz

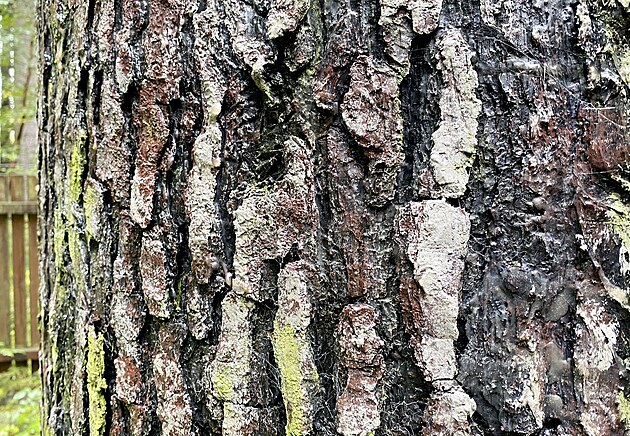

Napomáhá tomu i realisticky působící umělohmotná kůra, kterou je ocelový tubus pokryt. O další detaily se pak už časem postará sama příroda.
Autor: Lukáš Hron, Mobil.iDNES.cz

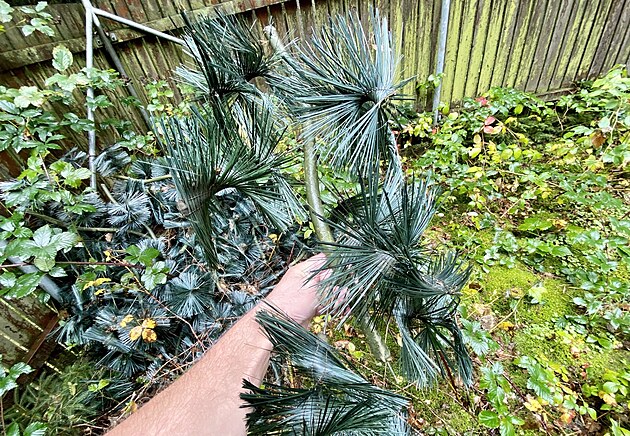

Tedy vyjma větví, ty jsou (včetně jehličí) totiž samozřejmě také umělé. Nicméně stejně jako větve skutečných stromů jsou i tyto náchylné na poryvy větru.
Autor: Lukáš Hron, Mobil.iDNES.cz

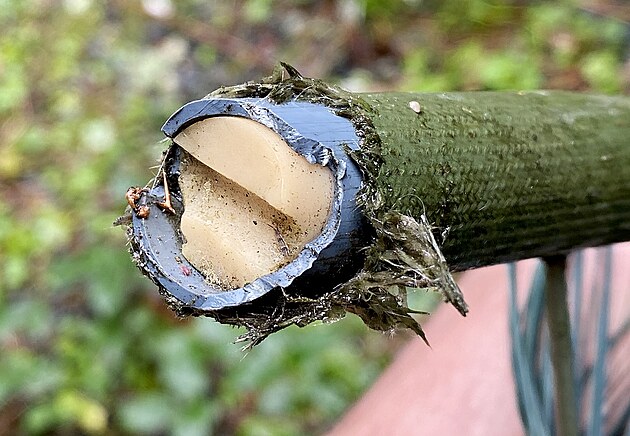

Mohli jsme tak prozkoumat i jejich materiálové složení, na snímku je detail lomu jedné z odpadlých větví falešné borovice. „Musí být z takového materiálu, aby neovlivňovaly šíření signálu,“ vysvětlil Majer.
Autor: Lukáš Hron, Mobil.iDNES.cz

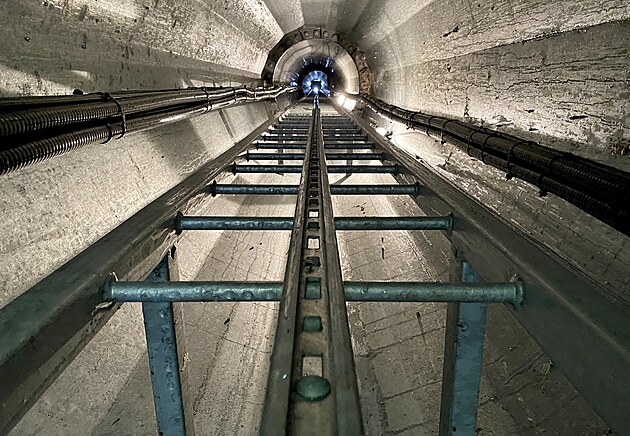

Zajímal nás však i „kmen“ falešného stromu. Ten je dutý, ukrývá se v něm žebřík s ochrannou lištou Soll, po němž technici stoupají k anténám na jeho vrcholu. Po bocích jsou pak patrná kabelová vedení potřebných koaxiálních kabelů. Tubus má vnitřní osvětlení…
Autor: Lukáš Hron, Mobil.iDNES.cz

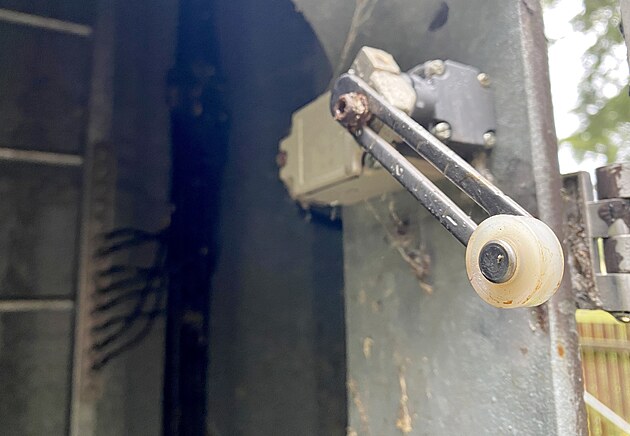

…které se spíná podobně jako v lednici, tedy otevřením dveří.
Autor: Lukáš Hron, Mobil.iDNES.cz

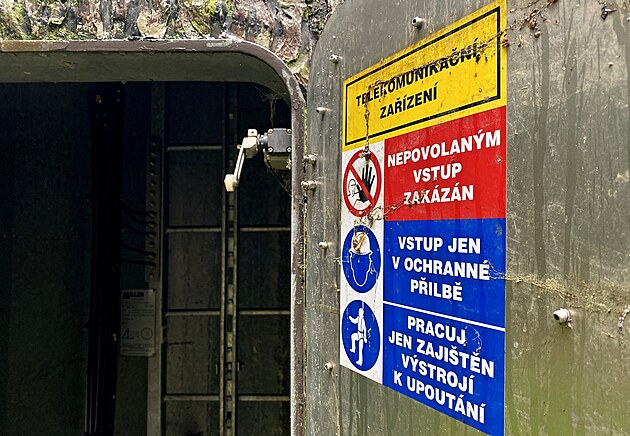

Z bezpečnostních důvodů není samozřejmě v tomto případě možné vyšplhat blíže k anténám, přístup mají jen školení technici s ochranným postrojem.
Autor: Lukáš Hron, Mobil.iDNES.cz

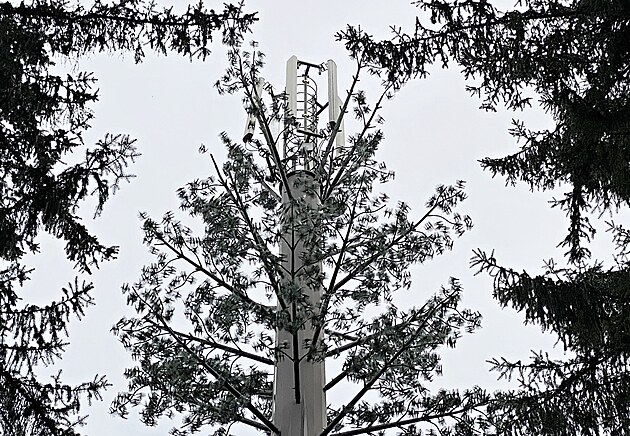

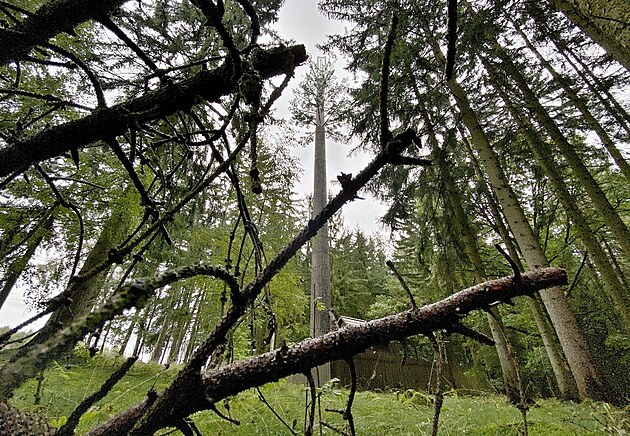

Šest antén (frekvence GSM a LTE800) se nachází ve výšce 30 metrů nad falešnou korunou, která má na výšku devět a v průměru šest metrů. Celková výška vysílače je pak 33 metrů.
Autor: Lukáš Hron, Mobil.iDNES.cz

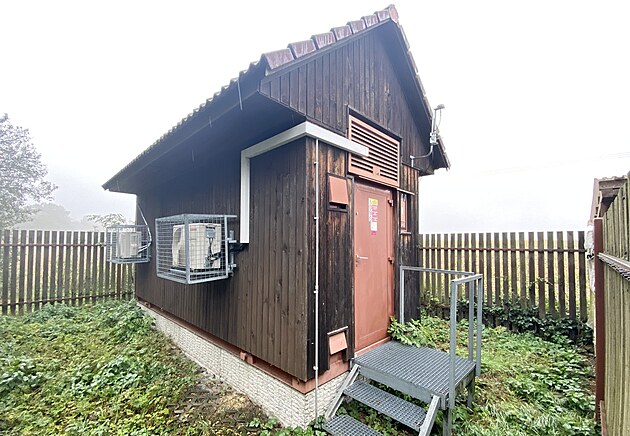

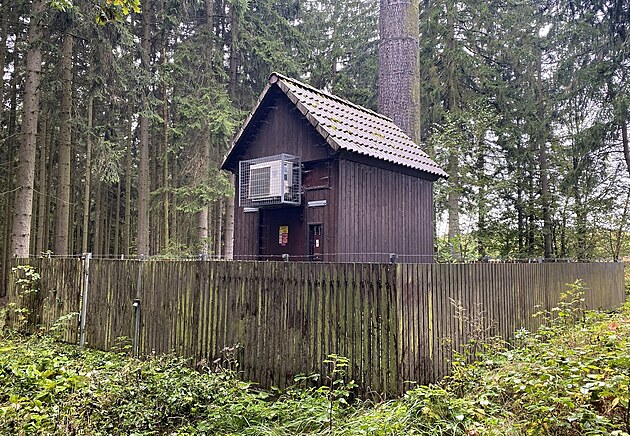

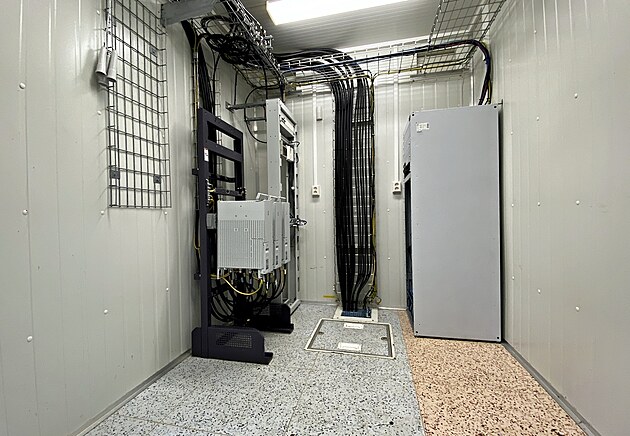

Jdeme tak nahlédnout do technologického kontejneru, který je i zde maskován jako „dřevěný“ domeček. Tentokrát skrývá jedno překvapení.
Autor: Lukáš Hron, Mobil.iDNES.cz
Kromě technologického racku totiž obsahuje i venkovní zesilovače pro mobilní signál (rádia), které bývají standardně umístěné u antén.
Autor: Lukáš Hron, Mobil.iDNES.cz
V případě falešných borovic se však nacházejí v technologických místnostech. Důvod je nasnadě: je to kvůli statické únosnosti věže, tedy statickému zatížení vrcholu věže a návětrným plochám, které tato rádia způsobují.
Autor: Lukáš Hron, Mobil.iDNES.cz

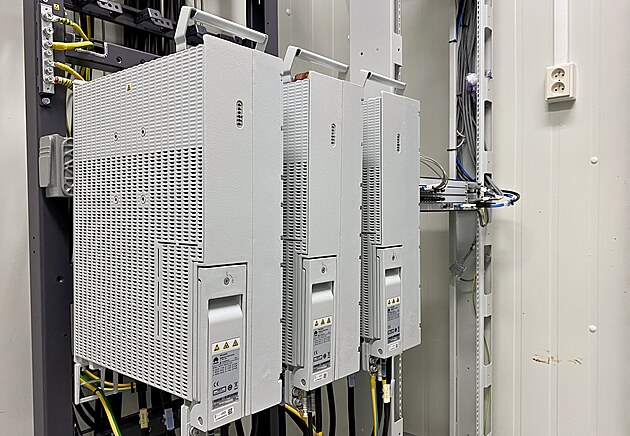

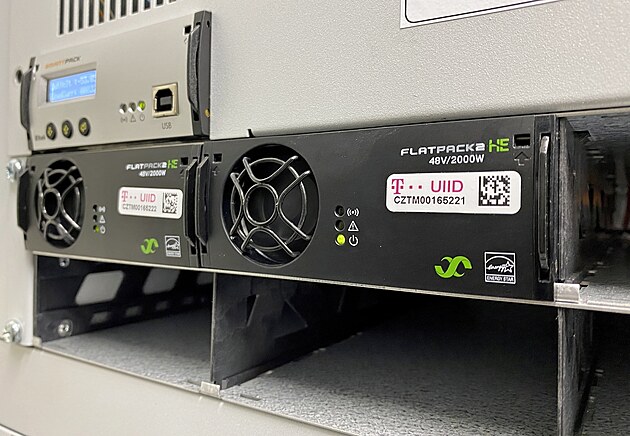

Ostatní vybavení je pak již standardní. Na snímku jsou usměrňovače ve zdroji pro technologii napájenou 48 V. Každý z těchto usměrňovačů, které vstupních 230 V mění na stejnosměrných 48 V, má výkon zhruba 2 kW.
Autor: Lukáš Hron, Mobil.iDNES.cz

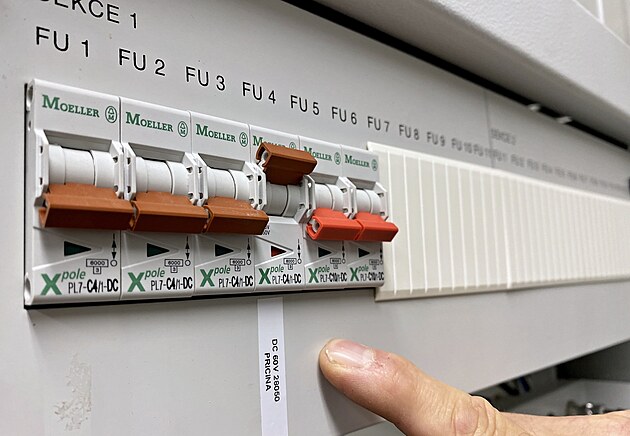

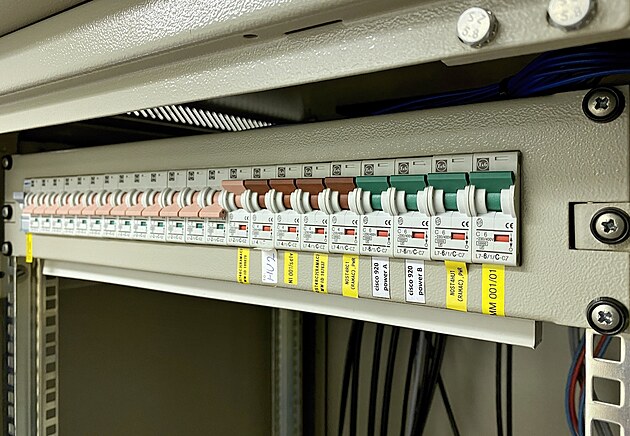

Detail jištění technologie umístěné v technologickém racku
Autor: Lukáš Hron, Mobil.iDNES.cz

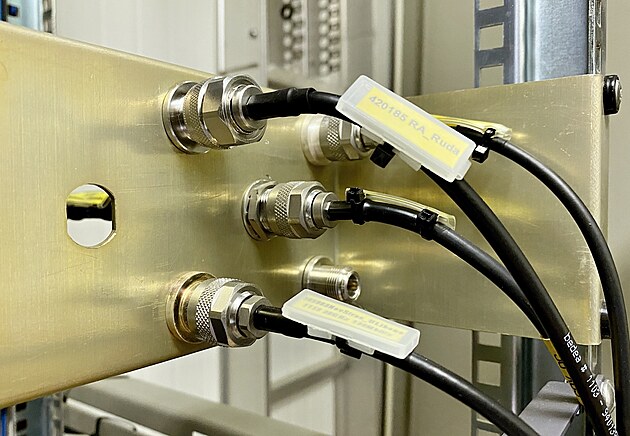

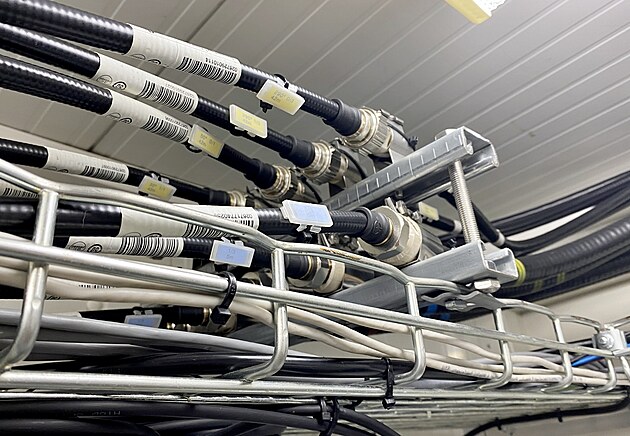

Rozhraní koaxiálních kabelů různého průměru a poloměru zakřivení. „Z důvodů ideálních radiových parametrů se musí používat velké průměry koaxiálních kabelů. V technologické místnosti však nelze s těmito průměry kabelu manipulovat. Z toho důvodu se zde musí redukovat původní velký průměr na menší, s kterým můžete v místnosti a technologickém racku manipulovat,“ vysvětlil manažer kvality sítě ve společnosti T-Mobile.
Autor: Lukáš Hron, Mobil.iDNES.cz

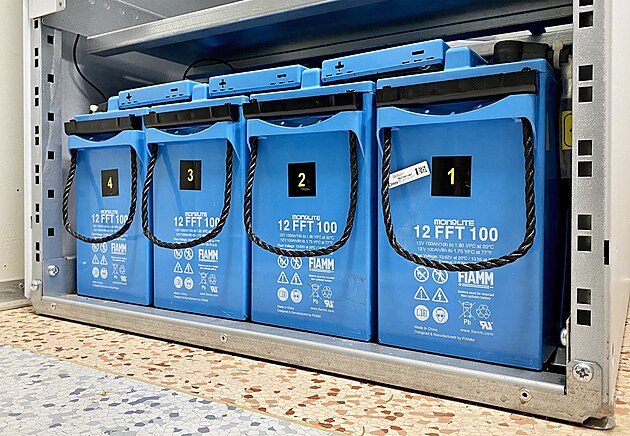

Záložní 12V baterie pro případ výpadku dodávky elektrické energie. Baterie zajistí provoz bétéesky na pár hodin, při déletrvajícím výpadku dodávky elektrické energie je nutné na místo dopravit a k základnové stanici připojit díeselový agregát.
Autor: Lukáš Hron, Mobil.iDNES.cz

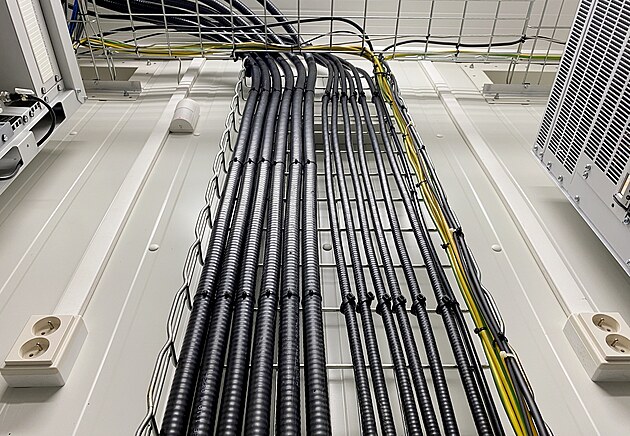

Rošt v kontejneru pro vedení koaxiálních kabelů mezi anténami a zesilovači, které jsou v tomto případě umístěné v kontejneru.
Autor: Lukáš Hron, Mobil.iDNES.cz

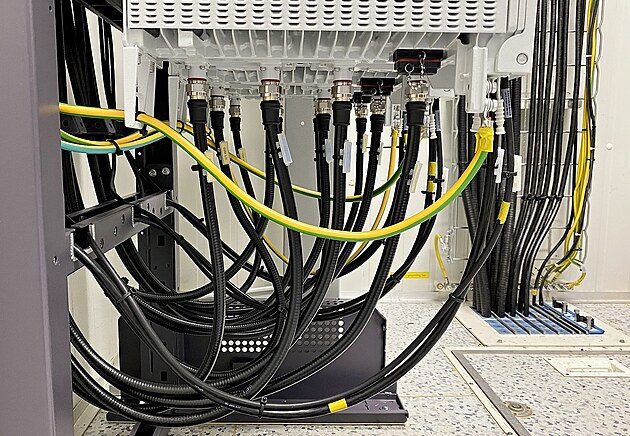

Spodní část zesilovačů s připojenými koaxiálními kabely. V pozadí vpravo je patrný protipožární kabelový prostup mezi technologickou místností a technologickým tunelem, který se nachází pod poklopem v pravém spodním rohu fotografie.
Autor: Lukáš Hron, Mobil.iDNES.cz
Tento vysílač maskovaný jako borovice pokrývá mobilním signálem tři nedaleké obce. A to konkrétně Zavidov, Všesulov a Křekovice. Napříč celou republikou operátor eviduje zhruba 13 umělých borovic, namátkou lze zmínit třeba lokality Malé Kyšice a Krupá.
Autor: Lukáš Hron, Mobil.iDNES.cz
T-Mobile se svým partnerem, společností Cetin, provozuje po celé republice více než 5 tisíc stanic. „V rámci sdílení infrastruktury provozujeme zhruba polovinu z nich my (společnost T-Mobile) a druhou společnost Cetin,“ upřesnil Majer a vysvětlil, proč jsou oba navštívené vysílače v regionu klíčové: „V oblastech mimo město jde o základní dostupnost mobilních služeb, což má významné dopady na běžné uživatele. Na rozdíl od měst, kde může vyšší hustota vysílačů minimalizovat dopady případných výpadků.“ Na závěr ještě dodejme, že obě lokality jsou k síti připojeny bezdrátově.
