Střechy budov; věže kostelů, hradů či zámků; rozhledny i bývalé tovární komíny. Místa, kde mobilní operátoři běžně instalují své antény. Kde nic z uvedeného nelze využít, tam staví třeba příhradové stožáry. Někde však ani to možné není. Pak, je-li ta možnost, využívají i neobvyklá řešení. Dvě taková jsme s O2 navštívili v rámci putování po zajímavých BTS.
Autor: Lukáš Hron, Mobil.iDNES.cz
Tentokrát jsme zamířili na tři lokality nacházející se jihovýchodně a jižně od Prahy. Dnes se podíváme na první dvě z nich. Mají totiž společné to, že z pohledu běžně využívaných objektů, na které operátoři instalují antény, jsou neobvyklé.
Autor: Lukáš Hron, Mobil.iDNES.cz
Jedna z nich se nachází na vrchu Homole nad Štěchovicemi, a to prakticky nad zdejší přečerpávací vodní elektrárnou. Jde o bývalou betonárnu, respektive její železobetonový skelet.
Autor: Lukáš Hron, Mobil.iDNES.cz
Cesta nahoru k anténám není ve srovnání s jinými „bétéeskami“ tak snadná, ale víme i o hůře přístupných „sajtech“.
Autor: Lukáš Hron, Mobil.iDNES.cz
Stejně jako technici jsme tak museli zdolat dva výstupové žebříky s ochranou zad.
Autor: Lukáš Hron, Mobil.iDNES.cz
První z žebříků nás zavede do druhého patra stavby, druhým se pak přes tři patra dostáváme na cosi, co by se dalo považovat za střechu této stavby. Ale na to je v tuto chvíli ještě čas…
Autor: Lukáš Hron, Mobil.iDNES.cz
…před cestou vzhůru jsme totiž nejprve nahlédli do technologického kontejneru, v němž se ukrývají nezbytné technologie…
Autor: Lukáš Hron, Mobil.iDNES.cz
… včetně záložních zdrojů (LiFePo AKU 48 V/100 Ah) pro případ výpadku dodávky elektrické energie.
Autor: Lukáš Hron, Mobil.iDNES.cz
Nesmí chybět ani napájecí zdroj 48 V (Vertiv)…
Autor: Lukáš Hron, Mobil.iDNES.cz
…či BBU (base band unit), tedy řídicí jednotky k RRU (vysílací jednotky).
Autor: Lukáš Hron, Mobil.iDNES.cz
Na tomto snímku je zachycena dohledová jednotka alarmů…
Autor: Lukáš Hron, Mobil.iDNES.cz
…zde pak optický ODF (rozvaděč).
Autor: Lukáš Hron, Mobil.iDNES.cz
Ještě detailní pohled na optické kabely od RRU (vysílací jednotka) a již pojďme na vrchol torza betonárny…
Autor: Lukáš Hron, Mobil.iDNES.cz
…kde se nacházejí antény včetně nezbytných rádiových jednotek Ericsson.
Autor: Lukáš Hron, Mobil.iDNES.cz
Tento „sajt“ byl původně T-Mobilu, základnová stanice se zde nachází již více než čtvrt století. Po konsolidaci má od roku 2014 tuto lokalitu ve správě společnost Cetin.
Autor: Lukáš Hron, Mobil.iDNES.cz
Jsou zde umístěny dva sektory. Jejich vysílací, resp. vyzařovací azimuty jsou 90° a 320° (úhly měřené ve stupních od severu ve směru hodinových ručiček).
Autor: Lukáš Hron, Mobil.iDNES.cz

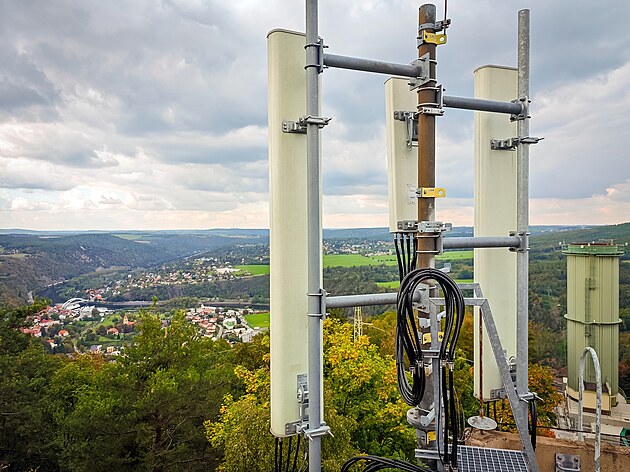

Vpravo jsou antény 700/800/900/1 800/2 100/3 700 MHz, vlevo pak mikrovlnná konektivita. Antény jsou umístěny 22 metrů nad zemí. A proč se vlastně nacházejí na tomto torzu?
Autor: Lukáš Hron, Mobil.iDNES.cz
V době původní realizace bylo podle zástupců původního správce (T-Mobile) běžnou praxí instalovat vysílací technologie na existující budovy. Bylo to efektivnější a rychlejší řešení než výstavba samostatných stožárů.
Autor: Lukáš Hron, Mobil.iDNES.cz
Modernizace této základnové stanice proběhla v roce 2022. I více než 70 kilogramů vážící rádiové jednotky bylo nutné nějak dostat na vrchol stavby.
Autor: Lukáš Hron, Mobil.iDNES.cz
Technikům jsou v takových chvílích nápomocny železné konzole sloužící pro zavěšení kladky, pomocí níž pak potřebné technologie snadno dostanou tam, kam potřebují.
Autor: Lukáš Hron, Mobil.iDNES.cz
Odměnou technikům, kteří mají tento „sajt“ na starost, jsou úžasné rozhledy do okolní zalesněné krajiny lemující štěchovickou vodní nádrž.
Autor: Lukáš Hron, Mobil.iDNES.cz
Tato lokalita je známa především trampům, nachází se zde totiž jedna z nejstarších trampských osad v České republice. Počátky osady Ztracenka sahají podle její kroniky do roku 1919, ovšem původní osada byla v roce 1944 štěchovickou přehradou zatopena. Nová byla následně vybudována v lese nad zátopovým pásmem.
Autor: Lukáš Hron, Mobil.iDNES.cz
Výhled na Štěchovice a Hradištko
Autor: Lukáš Hron, Mobil.iDNES.cz
Štěchovický most Dr. Edvarda Beneše, vlevo pak silnice 102 spojující Prahu a Milevsko.
Autor: Lukáš Hron, Mobil.iDNES.cz
Kostel svatého Jana Nepomuckého, vlevo od něj pak místní římskokatolická farnost
Autor: Lukáš Hron, Mobil.iDNES.cz
Štěchovice
Autor: Lukáš Hron, Mobil.iDNES.cz
Část obce Hradištko, …
Autor: Lukáš Hron, Mobil.iDNES.cz
… ve které se nachází například depozitář Národního filmového archivu (na snímku).
Autor: Lukáš Hron, Mobil.iDNES.cz
BTS nad Štěchovicemi je další základnovou stanicí, z níž jsme viděli televizní vysílač Cukrák.
Autor: Lukáš Hron, Mobil.iDNES.cz
Ten stojí v katastru obce Jíloviště.
Autor: Lukáš Hron, Mobil.iDNES.cz
Nedaleko od torza betonárny se na hřebeni zhruba 200 metrů vysoké stráně nad vodním dílem Štěchovice nachází akumulační nádrž Homole. Pojme půl milionu metrů krychlových vody. Zajímavostí je, že z betonu jsou pouze její stěny, dno je jílové. Od jejího zprovoznění v roce 1947 tak nebyla nikdy zcela vypuštěna, hrozilo by totiž popraskání jílu.
Autor: Lukáš Hron, Mobil.iDNES.cz
Přehlédnout nešlo ani příhradový stožár, který je ve správě společnosti ČEZ a na kterém má antény umístěné konkurenční operátor. V minulosti chtěl na tuto věž ty své přemístit i T-Mobile, v době jednání mu však přístup na objekt nebyl umožněn.
Autor: Lukáš Hron, Mobil.iDNES.cz
S Homolí souvisí i obří (průměr 1,7 až dva metry) potrubí v blízkosti torza betonárny. Jde o dva 590 metrů dlouhé přivaděče, kterými z výšky 219,5 metru padá voda na Francisovou turbínou typu FR-180 z ČKD Blansko, nebo se jimi naopak čerpá do přečerpávací nádrže.
Autor: Lukáš Hron, Mobil.iDNES.cz
Vyrovnávací komora tlumící zpětný náraz vody při uzavření kulového uzávěru před turbínou. Tento otevřený válec o výšce 35 metrů byl vybudován až při velké rekonstrukci přečerpávací elektrárny (1991 až 1996) je běžně zaplaven vodou (její hladina je ve stejné výšce jako hladina vody v Homoli). Při velkém zpětném nárazu z něj tak může stříkat voda.
Autor: Lukáš Hron, Mobil.iDNES.cz
Na snímku vlevo od vyrovnávací komory jsou patrné kolejnice. Jde o spojení s elektrárnou pod strání, pohybuje se po nich pracovní výtah pro obsluhující personál.
Autor: Lukáš Hron, Mobil.iDNES.cz
Pohled do útrob torza bývalé betonárny.
Autor: Lukáš Hron, Mobil.iDNES.cz
Výhled na jih, tedy směrem k přečerpávací nádrži Homole
Autor: Lukáš Hron, Mobil.iDNES.cz
Severní výhled
Autor: Lukáš Hron, Mobil.iDNES.cz
Druhý z výstupových žebříků, které musejí technici Cetinu při údržbě mobilních antén či rádiových jednotek zdolat.
Autor: Lukáš Hron, Mobil.iDNES.cz
A ještě pohled z jeho opačného konce.
Autor: Lukáš Hron, Mobil.iDNES.cz
Nic pro jedince s panickým strachem z výšek.
Autor: Lukáš Hron, Mobil.iDNES.cz
Ale teď už zpět dolů…
Autor: Lukáš Hron, Mobil.iDNES.cz
… poslední pohled na první neobvyklou lokalitu osazenou technologiemi mobilních operátorů a zamíříme k další neméně zajímavé BTS.
Autor: Lukáš Hron, Mobil.iDNES.cz
Ta se nachází nedaleko Zvole u Prahy. Cestou k ní míjíme místní kostel svaté Markéty. Nezmiňujeme jej zde bezdůvodně. Měl být totiž jedním z míst, které jsme původně měli navštívit.
Autor: Lukáš Hron, Mobil.iDNES.cz
I odsud se totiž šíří signál operátora O2. Technologie Cetinu se skrývají v kostelní věži. Její vysoká okna jsou však osazena dřevěnými lamelami a zevnitř je použito pletivo zamezující vniknutí ptactva. Bohužel tedy kombinace, která znemožňuje focení jakýchkoliv výhledů. Cíl naší cesty se však v tuto chvíli nachází ještě o dva kilometry dále…
Autor: Lukáš Hron, Mobil.iDNES.cz
… v přírodní rezervaci Zvolská homole. Antény se zde nacházejí na velmi neobvyklém místě: na stožáru velmi vysokého napětí (VVN), který je ve vlastnictví společnosti ČEPS. Cetin jej k šíření signálu operátora O2 využívá od srpna 2002.
Autor: Lukáš Hron, Mobil.iDNES.cz
Na stožáru jsou umístěny tři sektory v azimutech 170°, 260°a 350°.
Autor: Lukáš Hron, Mobil.iDNES.cz
Antény Cetinu se nacházejí ve výšce 33 metrů. Nutno dodat, že kromě O2 (a potažmo i T-Mobilu – oba tito operátoři své lokality vzájemně sdílejí) tuto lokalitu využívá i Vodafone.
Autor: Lukáš Hron, Mobil.iDNES.cz
Operátor O2 zde vysílá v pásmech 700/800/900/1 800/2 100/3 700 MHz.
Autor: Lukáš Hron, Mobil.iDNES.cz
V září 2022 Cetin tento „sajt“ zmodernizoval.
Autor: Lukáš Hron, Mobil.iDNES.cz
Jeho technologický kontejner se nachází v těsné blízkosti stožáru VVN.
Autor: Lukáš Hron, Mobil.iDNES.cz
Nešlo si nevšimnout, že v oploceném prostoru jsou vedle kontejneru umístěné rádiové jednotky. Jde o nízkopásmové RRU (LB RRU 700/800/900 MHz) a důvod je nasnadě: zajištění snadného přístupu a možnost oprav téměř kdykoliv z důvodu zajištění nepřetržitého provozu BTS (vysvětlení dále v galerii).
Autor: Lukáš Hron, Mobil.iDNES.cz
Pohled na koaxiální kabely od LB RRU
Autor: Lukáš Hron, Mobil.iDNES.cz
Konektivita je zde přes MW pojítko.
Autor: Lukáš Hron, Mobil.iDNES.cz
Po celé republice má Cetin zhruba dvanáct obdobně řešených základnových stanic.
Autor: Lukáš Hron, Mobil.iDNES.cz
„Je to řešení, kdy pro potřeby definovaného pokrytí není možno postavit stožár, který by tyto potřeby byl schopen zajistit nebo je to CHKO či jinak nevhodné území,“ informoval specialista výstavby Oldřich Šedivý z Cetinu.
Autor: Lukáš Hron, Mobil.iDNES.cz
Toto řešení má však svá úskalí. „Při instalacích se musí vždy vypnout napětí, a tudíž jsme časově limitováni výlukami vedení,“ přiblížil Šedivý. To vysvětluje, proč Cetin umístil nízkopásmové rádiové jednotky mimo stožár.
Autor: Lukáš Hron, Mobil.iDNES.cz
Před vstupem na stožár (k výstupu slouží žebřík s lištou – viz snímek – do níž se umístí bezpečnostní jezdec Söll, který si technik připevní ke svému postroji) je tedy nutné si předem domluvit vstup s ČEPS, bez povolení žádný technik na stožár nesmí. Platí zde tedy pravidlo známé mnohým z dětství: nikdy nelezte na sloup vysokého napětí!
Autor: Lukáš Hron, Mobil.iDNES.cz
Jezdec Söll je opatřen bezpečnostním zobáčkem, který se v případě, že by technik na žebříku například uklouzl, díky tahu karabiny vysune. Jezdec se tak zasekne o jednu z příček žebříku, které vedou skrz lištu, v níž se pohybuje.
Autor: Lukáš Hron, Mobil.iDNES.cz
Rovněž platí, že za deště a sněžení se na stožár nesmí. „V případě rekonfigurace u antén (na stožáru VVN) je třeba zajistit u firmy ČEPS souhlas,“ dodal specialista výstavby z Cetinu s tím, že obecně tak nejde o preferovanou variantu umístění technologií a antén.
Autor: Lukáš Hron, Mobil.iDNES.cz
Od této velmi netradiční BTS nedaleko Zvole u Prahy se loučíme ještě jedním pohledem na televizní vysílač Cukrák.
