Na jednotné evropské identifikační štítky na čerpacích stanicích si již řidiči zvykli. Benzinová paliva značí nápisy E5, E10 nebo E85 v kroužku, naftová paliva nápisy B7, B10 a XTL ve čtverečku a plnicí plynové stanice pak H2, CNG, LPG a LNG v kosočtvercích.

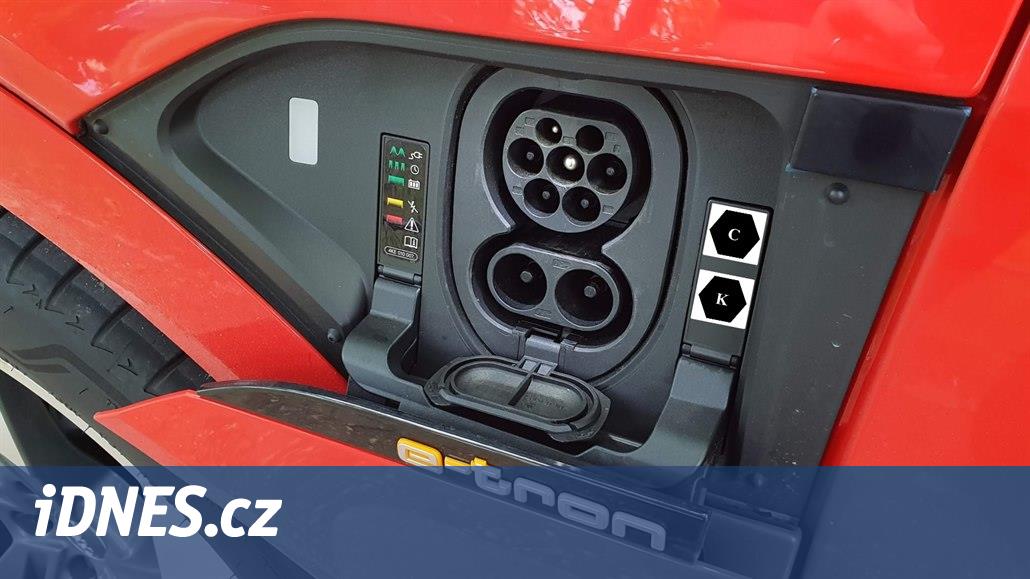

Nově se značení dostane i na nabíjecí stanice, konektory a zásuvky vozidel s elektrickým pohonem. Připravena je řada písmen značící různé konektory, nabíjecí napětí, rozlišují i střídavý a stejnosměrný proud. Písmena jsou umístěna uvnitř šestiúhelníku, na straně vozidla jde o bílé/stříbrné písmeno na černém pozadí s bílým/stříbrným obrysem, na straně nabíjecí stanice o černé písmeno na bílém/stříbrném pozadí s černým obrysem.
„Štítek je vizuální pomůckou pro spotřebitele, sloužící k ověření, že si pro svůj vůz zvolí vhodnou variantu dobíjení. Spotřebiteli postačí pouze zvolit štítek na dobíjecí stanici, který odpovídá štítku na jejich vozidle,“ uvádí se v oficiálním průvodním letáku a my jen doplňujeme: Pokud spotřebitel nevynaloží vysloveně chucknorrisovskou sílu či macgyverovskou dovednost, konektory stejně špatně zapojit nemůže.
Pomalejší AC nabíjení
Nabíjení střídavým proudem potkáte nejčastěji jako „destinační“ nabíjení v hotelech, firmách, na parkovištích supermarketů, na lampách veřejného osvětlení – a samozřejmě doma, ale tam si štítky lepit nemusíte.
Typ 1 je staré japonské Yazaki, najdete je zejména na starších Kia e-Soul, Nissan Leaf a Nissan e-NV200. Dnes jde o konektor spíše opuštěný, jak nový e-Soul, tak Leaf již mají Typ 2. Na nabíjecích stanicích jej nenajdete, k připojení se používá kabel s konektorem Typ 2 na straně nabíječky a Typ 1 na straně vozidla. Yazaki má vyhrazené písmeno B.
Typ 2 se nazývá Mennekes a dnes je prakticky výhradním standardem pro AC nabíjení elektromobilů. U některých stanic je konektor napevno na kabelu, u jiných je pro to připravena pouze zásuvka – každopádně čekejte písmeno C.
S konektorem Typ 3 se v české nabíjecí síti nesetkáte, větší štěstí můžete mít na pomalých nabíječkách ve Francii nebo Itálii – mimo po dvou stranách zkoseného (3A) nebo oválného (3C) tvaru konektoru je nově poznáte podle písmena D a E. K nabíjení je potřeba kabel s Typ 3 na straně nabíječky a Typ 2 / Typ 1 na straně vozidla.
Rychlé DC nabíjení
U rychlého DC nabíjení je to ještě jednodušší. Proč tvůrci infografiky „pro spotřebitele“ zvolili označení „FF“ a „AA“ podle normy IEC 62195-3, které nikdo nezná, a nikoli „CCS2/Combo2“ a „Chademo“, která se běžně používá a je i uvedeno na nabíjecích stanicicích, to vědí asi jen oni.
Konektor CCS2 (též nazývaný Combo 2) je naprosto dominujícím evropským standardem pro DC nabíjení. „Combo“ se mu říká proto, že je tvořen konektorem Type 2 (AC nabíjení a komunikace) a dvojicí pinů pro DC nabíjení. Mimo starších vozidel Kia a Nissan s Yazaki a některých vozidel Tesla jej mají prakticky všechna vozidla s DC nabíjením. Písmeno K je pro systémy do 500 Voltů (drtivá většina dnešních elektromobilů) písmeno L pro systémy do 920 Voltů (dnes jen Porsche Taycan, v budoucnu třeba Ioniq 5, nebo Kia EV6).
Značení může uživateli napovědět o rychlosti nabíjení. Příklad – nabiječka Hypercharger může po připojení vozidla se 400V systémem poskytnout s pasivně chlazeným kabelem jen cca 75 kW, zatímco s 900V systémem 150 kW (vyrostlo napětí, nikoli proud). S aktivně chlazeným kabelem ale umí 150 kW i do vozidla se 400V systémem, protože kabel zatížený vyšším proudem stihne uchladit. V jakékoli kombinaci se nemůže poškodit ani vozidlo ani nabíječka, ale zákazníkovi bude zřetelnější, jakou rychlost má očekávat.
Tento případ je asi jediný, kde vidíme v novém značení smysl. U 800V nabíječek bez chlazeného kabelu uživatel snadněji pochopí, proč se jim vozidlo se 400V systémem nabíji pomaleji, než uvádí nabíječka na štítku.
Konektor „Typ 2“ neboli Mennekes je evropským standardem pro AC dobíjení elektromobilů. Vedle pětice notoricky známých vodičů – 3 fáze, nulák, zem má dva speciální piny, takzvaný control pilot a proximity pilot. První jmenovaný nese PWM signál z elektroniky kabelu, který palubní nabíječku informuje o tom, jaký proud může využít. Druhý pin slouží pro kontrolu, zda je konektor správně připojen a „dozasunut“ do konektoru. Pokud se nespojí s pinem ve vozidlu, nabíjení nezačne.
Ve stejné logice to platí i u konektoru Chademo, který využívají některé starší asijské elektromobily (tj. ty, které mají AC konektor Yazaki) a také řidiči některých elektromobilů Tesla (zejména S a X), kteří tak s pomocí redukce mohou vozidlo nabíjet i mimo síť firemních nabíječek Supercharger s proprietární variantou konektoru Typ 2 (Typ 2a, poslední položka v tabulce, písmeno O, nelze omylem zapojit do ostatních Type2 zásuvek).
Standard Chademo je postupně opouštěn, i evropská verze Tesla Model 3 již má konektor CCS2 (a ten je i na novějších nabíječkách Supercharger). Pro Chademo jsou rezervovány písmena M a N.
U DC nabíjení je kabel vždy součástí nabíječky, proto identifikátory řeší jen zásuvku na straně vozidla a konektor na konci kabelu u nabíječky.
Lepení začíná
Označení začne na území EU platit 20. března 2021. Označené tak budou všechny veřejné dobíjecí stanice a všechny nově registrovaná vozidla. Týká se to všech vozidel nabíjených z rozvodné sítě (tedy bateriová a plug-in hybridní) ve všech kategoriích, tedy osobní, nákladní, motocykly, čtyřkolky a další.
Starší vozidla ani domácí nabíjecí stanice být těmito identifikátory označeny nemusí.
Nakolik to může řidičům elektromobilů pomoci při nabíjení vozidel si nejsme jistí. Z jejich pohledu by určitě byla přínosnější standardizace vodorovného i svislého dopravního značení dobíjecích stanic a související osvěta veřejnosti. Největší komplikací při provozu elektromobilů jsou totiž řidiči zbytečně blokující nabíjecí stanice – ať již pouze odstaveným elektromobilem, nebo vozidlem se spalovacím motorem.
